Уникальная боевая машина «Катюша»

21 июня 1941 года на вооружение РККА принята реактивная артиллерия - пусковые установки БМ-13 «Катюша»

ВКонтакте

Одноклассники

Сергей Антонов

Залпы «Катюш». 1942 год. Фото: Фотохроника ТАСС

Среди легендарного оружия, ставшего символами победы нашей страны в Великой Отечественной войне, особое место занимают гвардейские реактивные минометы, прозванные в народе «Катюша». Характерный силуэт грузовика 40-х годов с наклонной конструкцией вместо кузова - такой же символ стойкости, героизма и отваги советских воинов, как, скажем, танк Т-34, штурмовик Ил-2 или пушка ЗиС-3.

И вот что особенно примечательно: все эти легендарные, овеянные славой образцы вооружения были сконструированы совсем незадолго или буквально накануне войны! Т-34 был принят на вооружение в конце декабря 1939 года, первые серийные Ил-2 сошли с конвейера в феврале 1941 года, а пушка ЗиС-3 впервые была представлена руководству СССР и армии через месяц после начала боевых действий, 22 июля 1941 года. Но самое удивительное совпадение случилось в судьбе «Катюши». Ее демонстрация партийному и военному начальству состоялась за полдня до нападения Германии - 21 июня 1941 года…

С небес - на землю

По сути, работы над созданием первой в мире реактивной системы залпового огня на самоходном шасси начались в СССР в середине 1930-х годов. Сотруднику выпускающего современные российские РСЗО тульского НПО «Сплав» Сергею Гурову удалось обнаружить в архивах договор № 251618с от 26 января 1935 года между ленинградским Реактивным научно-исследовательским институтом и Автобронетанковым управлением РККА, в котором фигурирует опытный образец ракетной установки на танке БТ-5 с десятью ракетами.

Залп гвардейских минометов

Залп гвардейских минометов. Фото: Анатолий Егоров / РИА Новости

Удивляться тут нечему, ведь советские ракетостроители создали первые боевые реактивные снаряды еще раньше: официальные испытания прошли в конце 20-х - начале 30-х годов. В 1937 году на вооружение был принят реактивный снаряд РС-82 калибра 82 мм, а год спустя - РС-132 калибром 132 мм, причем и тот и другой - в варианте для подкрыльевой установки на самолетах. Еще год спустя, в конце лета 1939-го, РС-82 были впервые применены в боевой обстановке. В ходе боев на Халхин-Голе пять И-16 использовали свои «эрэсы» в бою с японскими истребителями, немало удивив противника новым оружием. А чуть позже, уже во время советско-финской войны, по наземным позициям финнов наносили удары шесть двухмоторных бомбардировщиков СБ, вооруженных уже РС-132.

Естественно, что впечатляющие - а они действительно были впечатляющими, хотя и в немалой степени за счет неожиданности применения новой системы вооружения, а не ее сверхвысокой эффективности, - результаты использования «эрэсов» в авиации заставили советское партийное и военное руководство торопить оборонщиков с созданием наземного варианта. Собственно, у будущей «Катюши» были все шансы успеть на Зимнюю войну: основные проектные работы и испытания провели еще в 1938–1939 годах, но результаты военных не удовлетворили - им требовалось более надежное, подвижное и простое в обращении оружие.

В общих чертах то, что спустя полтора года войдет в солдатский фольклор по обе стороны фронта как «Катюша», было готово к началу 1940 года. Во всяком случае, авторское свидетельство № 3338 на «ракетную автоустановку для внезапного, мощного артиллерийского и химического нападения на противника с помощью ракетных снарядов» было выдано 19 февраля 1940 года, а в числе авторов значились сотрудники РНИИ (с 1938 года носившего «номерное» название НИИ-3) Андрей Костиков, Иван Гвай и Василий Аборенков.

Эта установка уже серьезно отличалась от первых образцов, вышедших на полигонные испытания в конце 1938 года. Пусковая установка для реактивных снарядов располагалась по продольной оси автомобиля, имела 16 направляющих, на каждую из которых устанавливались по два снаряда. Да и сами снаряды для этой машины были другими: авиационные РС-132 превратились в более длинные и мощные наземные М-13.

Собственно, в таком виде боевая машина с реактивными снарядами и вышла на смотр новых образцов вооружения Красной армии, который проходил 15–17 июня 1941 года на полигоне в подмосковном Софрино. Реактивную артиллерию оставили «на закуску»: две боевые машины демонстрировали стрельбу в последний день, 17 июня, с применением осколочно-фугасных реактивных снарядов. За стрельбами наблюдали нарком обороны маршал Семен Тимошенко, начальник Генштаба генерал армии Георгий Жуков, начальник Главного артиллерийского управления маршал Григорий Кулик и его заместитель генерал Николай Воронов, а также нарком вооружений Дмитрий Устинов, нарком боеприпасов Петр Горемыкин и множество других военных. Можно только догадываться, какие эмоции обуревали их, когда они смотрели на стену огня и фонтаны земли, поднимавшиеся на мишенном поле. Но понятно, что демонстрация произвела сильнейшее впечатление. Через четыре дня, 21 июня 1941 года, всего за несколько часов до начала войны, были подписаны документы о принятии на вооружение и срочном развертывании серийного производства реактивных снарядов М-13 и пусковой установки, получившей официальной название БМ-13 - «боевая машина - 13» (по индексу реактивного снаряда), хотя иногда в документах они фигурировали и с индексом М-13. Этот день и нужно считать днем рождения «Катюши», которая, получается, родилась всего на полсуток раньше начала прославившей ее Великой Отечественной войны.

Первый удар

Производство нового оружия разворачивалось сразу на двух предприятиях: воронежском заводе имени Коминтерна и московском заводе «Компрессор», а основным предприятием по выпуску снарядов М-13 стал столичный завод имени Владимира Ильича. Первое боеготовое подразделение - особая батарея реактивного действия под командованием капитана Ивана Флерова - отправилось на фронт в ночь с 1 на 2 июля 1941 года.

Командир первой батареи реактивной артиллерии «Катюш», капитан Иван Андреевич Флеров

Командир первой батареи реактивной артиллерии «Катюш», капитан Иван Андреевич Флеров. Фото: РИА Новости

Но вот что примечательно. Первые документы о формировании дивизионов и батарей, вооруженных реактивными минометами, появились еще до знаменитых стрельб под Москвой! Например, директива Генштаба о формировании пяти дивизионов, вооруженных новой техникой, вышла за неделю до начала войны - 15 июня 1941 года. Но реальность, как всегда, внесла свои коррективы: в действительности формирование первых частей полевой реактивной артиллерии началось 28 июня 1941 года. Именно с этого момента, как определяла директива командующего Московского военного округа, и отводилось трое суток на формирование первой особой батареи под командованием капитана Флерова.

По предварительному штатному расписанию, которое было определено еще до софринских стрельб, батарея реактивной артиллерии должна была иметь девять реактивных установок. Но заводы-изготовители не справлялись с планом, и Флеров не успел получить две из девяти машин - он отправился на фронт в ночь на 2 июля с батареей из семи реактивных минометов. Но не стоит думать, что в сторону фронта отправились просто семь ЗИС-6 с направляющими для запуска М-13. По списку - утвержденного штатного расписания для особой, то есть по сути экспериментальной батареи не было и быть не могло - в батарее числились 198 человек, 1 легковая, 44 грузовых и 7 специальных машин, 7 БМ-13 (они почему-то фигурировали в графе «Пушки 210 мм») и одна 152-мм гаубица, выполнявшая роль пристрелочного орудия.

Именно в таком составе флеровская батарея и вошла в историю как первая в Великой Отечественной войне и первая в мире боевая часть реактивной артиллерии, участвовавшая в боевых действиях. Свой первый бой, ставший потом легендарным, Флеров и его артиллеристы дали 14 июля 1941 года. В 15:15, как следует из архивных документов, семь БМ-13 из состава батареи открыли огонь по железнодорожной станции Орша: необходимо было уничтожить скопившиеся там эшелоны с советской военной техникой и боеприпасами, которые не успели добраться до фронта и застряли, попав в руки противника. Кроме того, в Орше скапливалось и подкрепление для наступающих частей вермахта, так что возникала чрезвычайно привлекательная для командования возможность одним ударом решить сразу несколько стратегических задач.

Так и получилось. По личному приказу заместителя начальника артиллерии Западного фронта генерала Георгия Кариофилли батарея нанесла первый удар. Всего за несколько секунд по цели был выпущен полный боекомплект батареи - 112 реактивных снарядов, каждый из которых нес боевой заряд весом почти 5 кг - и на станции начался ад. Вторым ударом батарея Флерова уничтожила понтонную переправу гитлеровцев через реку Оршица - с тем же успехом.

Через несколько дней на фронт прибыли еще две батареи - лейтенанта Александра Куна и лейтенанта Николая Денисенко. Обе батареи нанесли первые свои удары по врагу в последних числах июля тяжелого 1941 года. А с начала августа в Красной армии началось формирование уже не отдельных батарей, а целых полков реактивной артиллерии.

Гвардия первых месяцев войны

Первый документ о формировании такого полка был издан 4 августа: постановление Госкомитета СССР по обороне предписывало сформировать один гвардейский минометный полк, вооруженный установками М-13. Этому полку было присвоено имя наркома общего машиностроения Петра Паршина - человека, который, собственно, и обратился в ГКО с идеей формирования такого полка. И с самого начала предложил дать ему звание гвардейского - за полтора месяца до того, как в Красной армии появились первые гвардейские стрелковые части, а потом и все остальные.

«Катюши» на марше. 2-ой Прибалтийский фронт, январь 1945 года

«Катюши» на марше. 2-й Прибалтийский фронт, январь 1945 года. Фото: Василий Савранский / РИА Новости

Четыре дня спустя, 8 августа, было утверждено штатное расписание гвардейского полка реактивных установок: каждый полк состоял из трех или четырех дивизионов, а каждый дивизион - из трех батарей по четыре боевые машины. Той же директивой предусматривалось формирование первых восьми полков реактивной артиллерии. Девятым стал полк имени наркома Паршина. Примечательно, что уже 26 ноября наркомат общего машиностроения был переименован в наркомат минометного вооружения: единственный в СССР, занимавшийся одним-единственным видом оружия (просуществовал до 17 февраля 1946 года)! Это ли не свидетельство того, какое огромное значение руководство страны придавало реактивным минометам?

Другим свидетельством этого особого отношения стало постановление Госкомитета по обороне, вышедшее месяц спустя - 8 сентября 1941 года. Этот документ фактически превращал реактивную минометную артиллерию в особый, привилегированный вид вооруженных сил. Гвардейские минометные части выводились из состава Главного артиллерийского управления РККА и превращались в гвардейские минометные части и соединения со своим собственным командованием. Оно подчинялось непосредственно Ставке Верховного главнокомандования, а в его состав входили штаб, управление вооружений минометных частей М-8 и М-13 и оперативные группы на основных направлениях.

Первым командующим гвардейскими минометными частями и соединениями стал военинженер 1-го ранга Василий Аборенков - человек, чье имя фигурировало в авторском свидетельстве на «ракетную автоустановку для внезапного, мощного артиллерийского и химического нападения на противника с помощью ракетных снарядов». Именно Аборенков на посту сначала начальника отдела, а потом заместителя начальника Главного артиллерийского управления сделал все, чтобы Красная армия получила новое, невиданное оружие.

После этого процесс формирования новых артиллерийских подразделений пошел полным ходом. Основной тактической единицей стал полк гвардейских минометных частей. Он состоял из трех дивизионов реактивных установок М-8 или М-13, зенитного дивизиона, а также подразделений обслуживания. Всего в полку числились 1414 человек, 36 боевых машин БМ-13 или БМ-8, а из прочего вооружения - 12 зенитных пушек калибра 37 мм, 9 зенитных пулеметов ДШК и 18 ручных пулеметов, не считая ручного стрелкового оружия личного состава. Залп одного полка реактивных установок М-13 состоял из 576 реактивных снарядов - по 16 «эрэсов» в залпе каждой машины, а полка реактивных установок М-8 - из 1296 реактивных снарядов, так как одна машина выпускала сразу 36 снарядов.

«Катюши», «Андрюши» и другие члены реактивной семьи

К концу Великой Отечественной войны гвардейские минометные части и соединения Красной армии стали грозной ударной силой, оказавшей существенное влияние на ход боевых действий. В общей сложности к маю 1945 года советская реактивная артиллерия насчитывала 40 отдельных дивизионов, 115 полков, 40 отдельных бригад и 7 дивизий - всего 519 дивизионов.

На вооружении этих подразделений стояли боевые машины трех видов. Прежде всего это были, конечно, сами «Катюши» - боевые машины БМ-13 со 132-миллиметровыми реактивными снарядами. Именно они стали самыми массовыми в советской реактивной артиллерии времен Великой Отечественной войны: с июля 1941 года по декабрь 1944-го выпустили 6844 такие машины. Пока в СССР не стали поступать ленд-лизовские грузовики «Студебеккер», пусковые установки монтировали на шасси ЗИС-6, а потом основными носителями стали американские трехосные тяжеловозы. Кроме того, существовали модификации пусковых установок для размещения М-13 на других поступавших по ленд-лизу грузовиках.

Гораздо больше модификаций было у 82-миллиметровой «Катюши» БМ-8. Во-первых, только эти установки благодаря их небольшим габаритам и весу удавалось монтировать на шасси легких танков Т-40 и Т-60. Такие самоходные реактивные артиллерийские установки получили название БМ-8-24. Во-вторых, такого же калибра установки монтировались на железнодорожных платформах, бронекатерах и торпедных катерах и даже на дрезинах. А на Кавказском фронте их переделали под стрельбу с земли, без самоходного шасси, которому было бы не развернуться в горах. Но основной модификацией стала пусковая установка для реактивных снарядов М-8 на автомобильном шасси: до конца 1944 года их было выпущено 2086 штук. В основном это были БМ-8-48, запущенные в производство в 1942 году: эти машины имели 24 балки, на которые устанавливались 48 реактивных снарядов М-8, выпускались они на шасси грузовика «Форм Мармон-Херрингтон». А пока не появилось иностранное шасси, на базе грузовика ГАЗ-ААА выпускались установки БМ-8-36.

Харбин. Парад войск Красной Армии в честь победы над Японией

Харбин. Парад войск Красной армии в честь победы над Японией. Фото: Фотохроника ТАСС

Последней и самой мощной модификацией «Катюши» стали гвардейские минометы БМ-31-12. Их история началась в 1942 году, когда удалось сконструировать новый реактивный снаряд М-30, представлявший собой уже привычный М-13 с новой боевой частью калибра 300 мм. Поскольку менять реактивную часть снаряда не стали, получился своего рода «головастик» - его сходство с мальчишкой, видимо, и послужило основой для прозвища «Андрюша». Первоначально снаряды нового типа запускались исключительно из наземного положения, прямо с рамообразного станка, на котором в деревянных упаковках стояли снаряды. Год спустя, в 1943-м, на смену М-30 пришел реактивный снаряд М-31 с более тяжелой боевой частью. Именно под этот новый боеприпас к апрелю 1944 года и была сконструирована пусковая установка БМ-31-12 на шасси трехосного «Студебеккера».

По подразделениям гвардейских минометных частей и соединений эти боевые машины распределялись так. Из 40 отдельных дивизионов реактивной артиллерии 38 были вооружены установками БМ-13, и только два - БМ-8. Такое же соотношение было и в 115 полках гвардейских минометов: 96 из них имели на вооружении «Катюши» в варианте БМ-13, а остальные 19 - 82-миллиметровые БМ-8. Гвардейские минометные бригады вообще не имели на вооружении реактивных минометов калибра меньше, чем 310 мм. 27 бригад были вооружены рамными пусковыми установками М-30, а потом М-31, а 13 - самоходными М-31-12 на автомобильном шасси.

Та, с кого началась реактивная артиллерия

В годы Великой Отечественной войны советская реактивная артиллерия не имела равных себе по другую сторону фронта. Несмотря на то что печально знаменитый немецкий реактивный миномет Nebelwerfer, носивший у советских солдат прозвища «Ишак» и «Ванюша», имел сопоставимую с «Катюшей» эффективность, он был значительно менее мобильным и имел в полтора раза меньшую дальность стрельбы. Достижения союзников СССР по антигитлеровской коалиции в области реактивной артиллерии были еще более скромными.

Американская армия только в 1943 году приняла на вооружение 114-миллиметровые реактивные снаряды М8, для которых разработали три типа пусковых установок. Установки типа Т27 больше всего напоминали советские «Катюши»: они монтировались на грузовиках повышенной проходимости и представляли собой два пакета из восьми направляющих каждый, установленные поперек продольной оси машины. Примечательно, что в США повторили первоначальную схему «Катюши», от которой советские инженеры отказались: поперечное расположение пусковых установок приводило к сильной раскачке машины в момент залпа, что катастрофически снижало кучность стрельбы. Существовал еще вариант Т23: тот же пакет из восьми направляющих устанавливался на шасси «Виллиса». А самым мощным по силе залпа был вариант установки Т34: 60 (!) направляющих, которые устанавливались на корпусе танка «Шерман», прямо над башней, из-за чего наведение в горизонтальной плоскости производилось с помощью поворота всего танка.

Кроме них, в армии США в годы Второй мировой войны использовались еще усовершенствованный реактивный снаряд М16 с пусковой установкой Т66 и пусковая установка Т40 на шасси средних танков типа М4 для 182-миллиметровых реактивных снарядов. А в Великобритании с 1941 года стоял на вооружении пятидюймовый реактивный снаряд 5”UP, для залповой стрельбы такими снарядами использовались 20-трубные корабельные пусковые установки или 30-трубные буксируемые колесные. Но все эти системы были, по сути, только подобием советской реактивной артиллерии: догнать или превзойти «Катюшу» им не удалось ни по распространенности, ни по боевой эффективности, ни по масштабам производства, ни по известности. Не случайно же именно слово «Катюша» по сей день служит синонимом слова «реактивная артиллерия», а сама БМ-13 стала родоначальницей всех современных реактивных систем залпового огня.

Советская реактивная система залпового огня «Катюша» - один из наиболее узнаваемых символов Великой Отечественной войны . По своей популярности легендарная «Катюша» мало чем уступают танку Т-34 или автомату ППШ. До сих пор доподлинно неизвестно откуда взялось это название (существуют многочисленные версии), немцы же называли эти установки «сталинскими органами» и жутко боялись их.

«Катюша» - это собирательное название сразу нескольких реактивных установок времен Великой Отечественной войны. Советская пропаганда преподносила их как исключительно отечественное «ноу-хау», что было неправдой. Работы в этом направлении велись во многих странах и знаменитые немецкие шестиствольные минометы – тоже РСЗО, правда, несколько иной конструкции. Использовали реактивную артиллерию также американцы и англичане.

Тем не менее, «Катюша» стала наиболее эффективной и самой массовой машиной подобного класса Второй мировой войны . БМ-13 – настоящее оружие Победы. Она принимала участие во всех значимых сражениях на Восточном фронте, расчищая дорогу пехотным соединениям. Первый залп «Катюш» прозвучал летом 1941-го, а через четыре года установки БМ-13 уже обстреливали осажденный Берлин.

Немного истории БМ-13 «Катюша»

Возрождению интереса к ракетному оружию способствовали несколько причин: во-первых, были изобретены более совершенные виды пороха, что позволило значительно увеличить дальность полета реактивных снарядов; во-вторых, ракеты прекрасно подходили в качестве оружия для боевых аэропланов; а в-третьих, ракеты можно было использовать для доставки отравляющих веществ.

Последняя причина была наиболее важной: исходя из опыта Первой мировой войны, военные практически не сомневались, что следующий конфликт без боевых газов точно не обойдется.

В СССР создание ракетного оружия началось с экспериментов двоих энтузиастов — Артемьева и Тихомирова. В 1927 году был создан бездымный пироксилино-тротиловый порох, а в 1928 году был разработан первый реактивный снаряд, сумевший пролететь 1300 метров. В это же время начинается целенаправленная разработка ракетного оружия для авиации.

В 1933 году появились экспериментальные образцы авиационных реактивных снарядов двух калибров: РС-82 и РС-132. Основным недостатком нового оружия, который абсолютно не устраивал военных, была их малая точность. Снаряды имели небольшое оперение, которое не выходило за его калибр, а в качестве направляющих использовалась труба, что было весьма удобно. Однако для повышения точность ракет их оперение пришлось увеличить и заняться разработкой новых направляющих.

Кроме того, пироксилино-тротиловый порох не слишком хорошо подходил для массового производства этого вида оружия, поэтому решено было использовать трубчатый нитроглицериновый порох.

В 1937 году испытали новые ракеты с увеличенным оперением и новые отрытые направляющие рельсового типа. Нововведения значительно улучшили кучность стрельбы и увеличили дальность полета ракеты. В 1938 году реактивные снаряды РС-82 и РС-132 были приняты на вооружение и начали выпускаться серийно.

В том же году перед конструкторами была поставлена новая задача: создать реактивную систему для сухопутных войск, взяв за основу реактивный снаряд калибра 132 мм.

В 1939 году был готов 132-мм осколочно-фугасный снаряд М-13, он имел более мощную боевую часть и увеличенную дальность полета. Добиться таких результатов удалось за счет удлинения боеприпаса.

В этом же году была изготовлена и первая реактивная установка МУ-1. Восемь коротких направляющих устанавливались поперек грузового автомобиля, шестнадцать реактивных снарядов крепились к ним попарно. Эта конструкция получилась весьма неудачной, во время залпа машина сильно раскачивалась, что приводило к значительному снижению кучности боя.

В сентябре 1939 года начались испытания новой реактивной установки – МУ-2. Основой для нее служил трёхосный грузовик ЗиС-6, эта машина обеспечивала боевому комплексу высокую проходимость, позволяло быстро менять позиции после каждого залпа. Теперь направляющие для ракет располагали вдоль автомобиля. За один залп (примерно 10 секунд) МУ-2 выстреливала шестнадцать снарядов, вес установки с боекомплектом составлял 8,33 тонны, дальность стрельбы превышала восемь километров.

При такой конструкции направляющих раскачивание машины во время залпа стало минимальным, кроме того, в задней части автомобиля были установлены два домкрата.

В 1940 году были проведены государственные испытания МУ-2, и ее приняли на вооружение под обозначением «реактивный миномет БМ-13».

За день до начала войны (21 июня 1941 года) правительство СССР приняло решение о серийном производстве боевых комплексов БМ-13, боеприпасов к ним и формировании специальных частей для их использования.

Первый же опыт применения БМ-13 на фронте показал их высокую эффективность и способствовал активному производству этого вида оружия. Во время войны «Катюша» выпускалась несколькими заводами, был налажен массовый выпуск боеприпасов для них.

Артиллерийские части, вооруженные установками БМ-13, считались элитными, сразу после формирования они получали наименование гвардейских. Реактивные системы БМ-8, БМ-13 и другие официально назывались «гвардейскими минометами».

Применение БМ-13 «Катюша»

Первое боевое применение реактивных установок состоялось в середине июля 1941 года. Немцами была занята Орша – крупная узловая станция в Белоруссии. На ней скопилось большое количество боевой техники и живой силы неприятеля. Именно по этой цели произвела два залпа батарея реактивных установок (семь единиц) капитана Флерова.

В результате действий артиллеристов железнодорожный узел был практически стерт с лица земли, гитлеровцы понесли жестокие потери в людях и технике.

«Катюша» применялась и на других участках фронта. Новое советское оружие стало весьма неприятным сюрпризом для немецкого командования. Особенно сильное психологическое воздействие на военнослужащих Вермахта оказывал пиротехнический эффект применения снарядов: после залпа «Катюш» горело буквально все, что способно было гореть. Такой эффект достигался благодаря использованию в снарядах тротиловых шашек, которые при взрыве образовывали тысячи горящих осколков.

Реактивная артиллерия активно применялась в битве под Москвой, «Катюши» уничтожали врага под Сталинградом, их пытались использовать в качестве противотанкового оружия на Курской дуге. Для этого под передние колеса машины делали специальные углубления, таким образом «Катюша» могла вести огонь прямой наводкой. Однако применение БМ-13 против танков было менее эффективным, так как реактивный снаряд М-13 был фугасно-осколочным, а не бронебойным. Кроме того, «Катюша» никогда не отличалась высокой кучностью стрельбы. Но если ее снаряд попадал в танк — уничтожалось все навесное оборудование машины, башню часто заклинивало, а экипаж получал сильнейшую контузию.

Реактивные установки с большим успехом использовались до самой Победы, они принимали участие в штурме Берлина и других операциях завершающего этапа войны.

Кроме прославленной РСЗО БМ-13, существовала и реактивная установка БМ-8, использовавшая ракеты калибра 82 мм, а со временем появились тяжелые реактивные системы, запускавшие ракеты калибра 310 мм.

Во время берлинской операции советские солдаты активно использовали опыт уличных боев, полученный ими во время взятия Познани и Кёнигсберга. Он заключался в стрельбе одиночными тяжелыми реактивными снарядами М-31, М-13 и М-20 прямой наводкой. Создавались особые штурмовые группы, в состав которых входил электротехник. Запуск ракеты производился с пулеметных станков, деревянных укупорок или просто с любой ровной поверхности. Попадание такого снаряда вполне могло развалить дом или гарантировано подавить огневую точку противника.

За годы войны было потеряно около 1400 установок БМ-8, 3400 – БМ-13 и 100 БМ-31.

Однако на этом история БМ-13 не закончилась: в начале 60-х годов СССР поставлял эти установки в Афганистан, где они активно использовались правительственными войсками.

Устройство БМ-13 «Катюша»

Основное достоинство реактивной установки БМ-13 – ее предельная простота как в производстве, так и в применении. Артиллерийская часть установки состоит из восьми направляющих, рамы, на которой они находятся, поворотного и подъемного механизмов, прицельных приспособлений и электрооборудования.

Направляющие представляли собой пятиметровый двутавр со специальными накладками. В казенной части каждого из направляющих было установлено стопорное устройство и электрозапал, с помощью которого производился выстрел.

Направляющие были закреплены на поворотной раме, которая с помощью простейших подъемных и поворотных механизмов обеспечивала вертикальную и горизонтальную наводку.

Каждая «Катюша» была оборудована артиллерийским прицелом.

Экипаж машины (БМ-13) состоял из 5-7 человек.

Реактивный снаряд М-13 состоял из двух частей: боевой и реактивного порохового двигателя. Боевая часть, в которой находилось взрывчатое вещество и контактный взрыватель, весьма напоминает БЧ обычного артиллерийского осколочно-фугасного снаряда.

Пороховой двигатель снаряда М-13 состоял из камеры с пороховым зарядом, сопла, специальной решетки, стабилизаторов и запала.

Основной проблемой, с которой столкнулись разработчики ракетных систем (и не только в СССР), стала низкая точность кучность реактивных снарядов. Для стабилизации их полета конструкторы пошли двумя путями. Немецкие реактивные снаряды шестиствольных минометов вращались в полёте за счет косо расположенных сопел, а на советских РСах были установлены плоские стабилизаторы. Для придания снаряду большей точности нужно было увеличить его начальную скорость, для этого направляющие на БМ-13 получили большую длину.

Немецкий способ стабилизации позволял уменьшить габариты как самого снаряда, так и оружия, из которого его выпускали. Однако при этом значительно уменьшалась дальность стрельбы. Хотя, следует сказать, что немецкие шестиствольные минометы были точнее «Катюш».

Советская система была более простой и позволяла вести стрельбу на значительные дистанции. Позже на установках стали использовать спиральные направляющие, которые еще более увеличивали кучность.

Модификации «Катюши»

В годы войны были созданы многочисленные модификации как реактивных установок, так и боеприпасов к ним. Вот только некоторые из них:

БМ-13-СН – эта установка имела спиральные направляющие, которые предавали снаряду вращательное движение, чем значительно повышали его точность.

БМ-8-48 – данная реактивная установка использовала снаряды калибра 82 мм и имела 48 направляющих.

БМ-31-12 – эта ракетная установка для стрельбы использовала снаряды калибра 310 мм.

Реактивные снаряды калибра 310 мм первоначально использовались для стрельбы с земли, только потом появилась самоходная установка.

Первые системы были созданы на базе автомобиля ЗиС-6, затем их чаще всего устанавливали на машинах, полученных по «ленд-лизу». Нужно сказать, что с началом «ленд-лиза» для создания реактивных установок использовались только иностранные машины.

Кроме того, реактивные установки (со снарядов М-8) устанавливались на мотоциклы, аэросани, бронекатера. Направляющие устанавливались на железнодорожные платформы, танки Т-40, Т-60, КВ-1.

Чтобы понять насколько массовым оружием были «Катюши», достаточно привести две цифры: с 1941 по конец 1944 года советская промышленность изготовила 30 тысяч пусковых установок различных видов и 12 млн снарядов к ним.

За годы войны было разработано несколько видов реактивных снарядов калибра 132 мм. Основными направлениями модернизации было повышение кучности стрельбы, увеличение дальности полета снаряда и его мощности.

Преимущества и недостатки ракетной установки БМ-13 «Катюша»

Основным преимуществом реактивных установок было большое количество снарядов, которое они выпускали за один залп. Если по одной площади работали сразу несколько РСЗО, то разрушительный эффект увеличивался за счет интерференции ударных волн.

Простота в использовании. «Катюши» отличались предельной простой конструкции, несложными были и прицельные приспособления этой установки.

Низкая стоимость и простота в изготовлении. Во время войны производство реактивных установок было налажено на десятках заводов. Не представляло особых сложностей и производство боеприпасов для этих комплексов. Особенно красноречиво выглядит сравнение стоимость БМ-13 и обычного артиллерийского орудия схожего калибра.

Мобильность установки. Время одного залпа БМ-13 – примерно 10 секунд, после залпа машина покидала огневой рубеж, не подставляясь под ответный огонь противника.

Однако были у этого оружия и недостатки, главным была низкая точность стрельбы из-за большого рассеивания снарядов. Эту проблему частично решили БМ-13СН, но окончательно она не решена и для современных РСЗО.

Недостаточное фугасное действие снарядов М-13. «Катюша» была не слишком эффективной против долговременных оборонительных укреплений и бронетехники.

Малая дальность стрельбы в сравнении со ствольной артиллерией.

Большой расход пороха при изготовлении реактивных снарядов.

Сильное задымление во время залпа, что служило демаскирующим фактором.

Высокий центр тяжести установок БМ-13 приводил к частым опрокидываниям машины во время марша.

Технические характеристики «Катюши»

Характеристики боевой машины

Характеристики реактивного снаряда М-13

Видео о РСЗО «Катюша»

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Боевые машины реактивной артиллерии БМ-8, БМ-13 и БМ-31, более известные как «Катюши» – одна из самых удачных разработок советских инженеров в период Великой отечественной войны.
Первые реактивные снаряды в СССР разрабатывались конструкторами Владимиром Артемьевым и Николаем Тихомировым, сотрудниками лаборатории газодинамики. Работа над проектом, в котором предусматривалось использование бездымного желатинового пороха, была начата в 1921 году.
С 1929 по 1939 год проводились испытания первых опытных образцов разных калибров, пуск которых производился из однозарядных наземных и многозарядных воздушных установок. Руководили испытаниями пионеры советской ракетной техники – Б.Петропавловский, Е.Петров, Г.Лангемак, И.Клейменов.

Последние стадии проектирования и отработки снарядов проводились в Реактивном научно-исследовательском институте. Группу специалистов, в которую входили Т.Клейменов, В.Артемьев, Л.Шварц и Ю.Победоносцев, возглавлял Г.Лангемак. В 1938 году эти снаряды были поставлены на вооружение советскими ВВС.

Истребители И-15, И-153, И-16 и штурмовики Ил-2 комплектовались неуправляемыми реактивными снарядами модели РС-82 калибра 82 мм. На бомбардировщики СБ и более поздние модификации Ил-2 монтировались снаряды РС-132 калибра 132 мм. Впервые новое оружие, установленное на И-153 и И-16, было применено во время Халхин-Гольского конфликта 1939 года.

В 1938-1941 годах Реактивный научно-исследовательский институт занимался разработкой многозарядной пусковой установки на шасси грузового автомобиля. Испытания были проведены весной 1941 года. Их результаты были более чем успешные, и в июне, накануне войны, было подписано распоряжение о запуске в серию боевых машин БМ-13, оснащенных пусковыми установками под осколочно-фугасные снаряды М-13 132-мм калибра. 21 июня 1941 г. орудие официально поставили на вооружение артиллерийских войск.

Серийную сборку БМ-13 осуществлял воронежский завод имени Коминтерна. Первые две пусковые установки, смонтированные на шасси ЗИС-6, сошли с конвейера 26 июня 1941 года. Качество сборки тут же оценивалось сотрудниками Главного артиллерийского управления; получив одобрение заказчиков, машины отправились в Москву. Там были проведены полигонные испытания, после чего из двух воронежских образцов и пяти БМ-13, собранных в Реактивном научно-исследовательском институте, была создана первая батарея реактивной артиллерии, командование которой принял капитан Иван Флеров.

Боевое крещение батарея получила 14 июля на Смоленщине, целью ракетного удара был выбран оккупированный противником город Рудня. Через день, 16 июля, БМ-13 обстреливали оршанский железнодорожный узел и переправу на реке Оршице.

К 8 августа 1941 года реактивными установками было укомплектовано 8 полков, в каждом из которых насчитывалось по 36 боевых машин.

Кроме завода им. Коминтерна в Воронеже, выпуск БМ-13 был налажен на столичном предприятии «Компрессор». Реактивные снаряды производились на нескольких фабриках, но главным их производителем стал завод имени Ильича в Москве.

Первоначальная конструкция как снарядов, так и установок неоднократно изменялась и модернизировалась. Выпускался вариант БМ-13-СН, который оснащался спиральными направляющими, обеспечивающими более точную стрельбу, а также модификации БМ-31-12, БМ-8-48 и многие другие. Самой многочисленной стала модель БМ-13Н 1943 года, всего к концу Великой отечественной войны было собрано порядка 1.8 тысяч этих машин.

В 1942 году наладили производство 310 мм снарядов М-31, для пуска которых первоначально использовались наземные системы. Весной 1944 года под эти снаряды была разработана самоходка БМ-31-12, имеющая 12 направляющих.

Устанавливалась она на шасси грузовых автомобилей.

В период с июля 1941 года по декабрь 1944 общее количество выпущенных «Катюш» составило более 30 тысяч единиц, а реактивных снарядов различных калибров – около 12 миллионов. В первых образцах использовалось шасси отечественного производства, таких машин изготовили около шести сотен и все они, кроме нескольких, были уничтожены в ходе боевых действий. После заключения договора по ленд-лизу БМ-13 монтировалась на американских «Студебеккерах».


БМ-13 на американском «Студебеккере»
Реактивные установки БМ-8 и БМ-13 стояли в основном на вооружении гвардейских минометных частей, которые входили в артиллерийский резерв вооруженных сил. Поэтому за «Катюшами» закрепилось неофициально название «гвардейские минометы».

Славу легендарных машин не смогли разделить их талантливые разработчики. Борьба за лидерство в Реактивном научно-исследовательском институте спровоцировала «войну доносов», в результате которой осенью 1937 года НКВД арестовало главного инженера НИИ Г.Лангемака и директора Т.Клейменова. Через два месяца обоих приговорили к расстрелу. Реабилитированы конструкторы были только при Хрущеве. Летом 1991 года Президент Советского Союза М.Горбачев подписал указ о присвоении ряду ученых, участвовавших в разработке «Катюши», посмертных званий Героев Социалистического Труда.

Происхождение названия
Теперь уже сложно сказать наверняка, кто, когда и почему назвал реактивную установку БМ-13 «Катюшей».

Есть несколько основных версий:
Первая – это связь с одноименной песней, которая в предвоенное время была крайне популярна. Во время первого боевого применения «Катюш» в июле 1941 года стрельба производилась по немецкому гарнизону, расположенному в городе Рудня под Смоленском. Огонь велся прямой наводкой с вершины крутого холма, так что версия видится весьма убедительной – у солдат наверняка могла возникнуть ассоциация с песней, ведь там есть строка «на высокий, на берег крутой». Да и жив еще служивший связистом в 20-й армии Андрей Сапронов, который, по его словам, дал прозвище реактивному миномету. 14 июля 1941 года, аккурат после обстрела оккупированной Рудни, сержант Сапронов вместе с красноармейцем Кашириным прибыли на место дислокации батареи. Пораженный мощью БМ-13 Каширин восторженно воскликнул: «Ни чего себе песенка!», на что А.Сапронов невозмутимо ответил: «Катюша!» Потом, передавая в эфир информацию об успешном завершении операции, штабной радист назвал чудо-установку «Катюшей» – с той поры у столь грозного оружия появилось нежное девичье имя.

Другая версия рассматривает происхождения названия от аббревиатуры «КАТ» – якобы полигонщики называли систему «Костиковской автоматической термической» (А.Костиков был руководителем проекта). Однако правдоподобность подобного предположения вызывает большие сомнения, поскольку проект был засекреченным, и вряд ли полигонщики и фронтовики могли обмениваться между собой какими-либо сведениями.

Согласно другому варианту прозвище произошло от индекса «К», которым маркировались системы, собранные на заводе имени Коминтерна. У солдат был обычай давать оригинальные названия оружию. Так, гаубица М-30 ласково называлась «Матушкой», пушка МЛ-20 получила прозвище «Емелька». Кстати, БМ-13 сперва звали весьма уважительно, по имени-отчеству: «Раиса Сергеевна». РС – реактивные снаряды, использовавшиеся в установках.

По четвертой версии первыми именовать реактивные минометы «Катюшами» стали девушки, собиравшие их на заводе «Компрессор» в Москве.

Следующая версия, хоть и может показаться экзотичной, но также имеет право на существование. Снаряды устанавливались на специальных направляющих, называемых скатами. Вес снаряда составлял 42 килограмма, и для установки его на скат требовалось три человека: двое, впрягшись в лямки, затаскивали боеприпас на держатель, а третий подталкивал его сзади, контролируя точность фиксации снаряда в направляющих. Так вот, некоторые источники утверждают, что именно этого последнего бойца называли «Катюшей». Дело в том, что здесь, в отличие от бронетанковых подразделений, не было четкого разделения ролей: закатывать или держать снаряды мог любой из членов расчета.

На первоначальных этапах установки испытывались и эксплуатировались в режиме строгой секретности. Так, командир расчета при запуске снарядов не имел права отдавать общепринятые команды «огонь» и «пли», они были заменены на «играй» или «пой» (пуск производился быстрым вращением рукоятки электрической катушки). Да что и говорить, для любого фронтовика залпы «Катюш» были самой желанной песней.
Существует версия, по которой сначала «Катюшей» назывался бомбардировщик, комплектовавшийся реактивными снарядами, аналогичными ракетам БМ-13. Эти-то боеприпасы и перенесли прозвище с самолета на реактивный миномет.
Фашисты величали установки не иначе, как «Сталинский орган». Действительно, направляющие имели определенное сходство с трубами музыкального инструмента, а рев, издаваемый снарядами при пуске, чем-то напоминал грозное звучание органа.

Во время победоносного шествия нашей армии по Европе широко использовались системы, запускавшие одиночные снаряды М-30 и М-31. Немцы называли эти установки «Русскими фаустпатронами», хотя они использовались не только в качестве средства для уничтожения бронетехники. На дистанции до 200 м снаряд мог пробить стену практически любой толщины, вплоть до бункерных укреплений.

Устройство
БМ-13 отличалась сравнительной простотой. В Конструкцию установки входили рельсовые направляющие и система наведения, состоящая из артиллерийского прицела и поворотно-подъемного устройства. Дополнительная устойчивость при запуске ракет обеспечивалась двумя домкратами, располагающимися в задней части шасси.

Реактивный снаряд имел форму цилиндра, разделенного на три отделения – топливный и боевой отсеки и сопло. Количество направляющих было различным в зависимости от модификации установки – от 14 до 48. Длина снаряда РС-132, использовавшегося в БМ-13, составляла 1.8 м, диаметр – 13.2 см, вес – 42.5 кг. Внутренняя часть ракеты под оперением укреплялась твердой нитроцеллюлозой. Боеголовка весила 22 кг, из которых 4.9 кг приходилось на долю взрывчатки (для сравнения противотанковая граната имела вес около 1.5 кг).

Дальность действия ракет – 8.5 км. В БМ-31 применялись снаряды М-31 калибра 310 мм, имеющие массу около 92.4 кг, почти треть которой (29 кг) составляло взрывчатое вещество. Дальность действия – 13 км. Залп производился в считанные секунды: БМ-13 выпускала все 16 ракет менее чем за 10 секунд, то же время требовалось на запуск БМ-31-12 с 12 направляющими и БМ-8, оснащавшейся 24-48 ракетами.

Заряжение боекомплекта происходило за 5-10 минут для БМ-13 и БМ-8, БМ-31 по причине большей массы снарядов заряжалась несколько дольше – 10-15 минут. Для пуска необходимо было вращать ручку электрокатушки, которая соединялась с аккумуляторами и контактами на скатах – поворачивая ручку, оператор, замыкал контакты и по очереди активировал пусковые системы ракет.

Тактика применения «Катюш» коренным образом отличала их от реактивных систем Nebelwerfer, стоявших на вооружении противника. Если немецкая разработка использовалась для нанесения высокоточных ударов, то советские машины обладали низкой точностью, но покрывали большую площадь. Масса взрывчатого вещества ракет «Катюши» была в два раза меньше, чем у снарядов Nebelwerfer, тем не менее, урон, наносимый живой силе и слабобронированной технике, значительно превосходил немецкий аналог. Взрывчатка детонировала путем срабатывания запалов на противоположных сторонах отсека, после встречи двух детонационных волн давление газа в точке их соприкосновения резко увеличивалось, что придавало осколкам дополнительное ускорения и повышало их температуру до 800 градусов.

Мощность взрыва возрастала и благодаря разрыву топливного отделения, которое раскалялось под действием сгорания пороха – в результате эффективность осколочного поражения вдвое превосходила артиллерийские снаряды того же калибра. Одно время даже ходили слухи, что в ракетах реактивных минометов используется «термитный заряд», испытания которого проходили в 1942 году в Ленинграде. Однако его применение оказалось нецелесообразным, поскольку зажигающее действие и так было достаточным.

Одновременный разрыв нескольких снарядов создавал интерференционный эффект взрывных волн, что также способствовало усилению поражающего воздействия.
Экипаж «Катюши» насчитывал от 5 до 7 человек и состоял из командира расчета, водителя, наводчика и нескольких заряжающих.

Применение
Реактивная артиллерия с самого начала своего существования подчинялась Верховному Главнокомандованию.

Подразделениями РА комплектовались стрелковые дивизии, находящиеся на передовой. «Катюши» обладали исключительной огневой мощью, поэтому их поддержку как в наступательных, так и оборонительных операциях сложно переоценить. Была издана специальная директива, излагающая требования к использованию машины. В ней в частности указывалось, что удары «Катюш» должны быть внезапными и массированными.

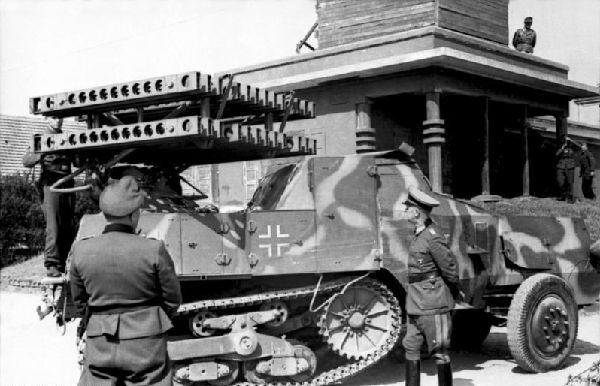

За годы войны «Катюши» не раз оказывались в руках противника. Так, на основе трофейной БМ-8-24, захваченной под Ленинградом, была разработана немецкая реактивная система Raketen-Vielfachwerfer.

Во время обороны Москвы на фронте сложилась весьма непростая обстановка, и использование ракетных установок осуществлялось подивизионно. Однако в декабре 1941 года по причине значительного увеличения числа «Катюш» (в каждой из армий, сдерживавших основной удар врага, насчитывалось до 10 дивизионов реактивных минометов, что затрудняло их снабжение и эффективность маневрирования и нанесения ударов) было решено создать двадцать гвардейских минометных полков.

В составе гвардейского минометного полка артиллерии Резерва Верховного Главнокомандования находилось три дивизиона по три батареи в каждом. Батарея в свою очередь состояла из четырех машин. Огневая эффективность подобных подразделений была огромна – один дивизион, состоящий из 12 БМ-13-16, мог нанести удар, по мощности сравнимый с залпом 12 артиллерийских полков, укомплектованных 48 152 мм гаубицами или 18 артиллерийских бригад, укомплектованных 32 гаубицами того же калибра.

Стоит также брать во внимание эмоциональное воздействие: благодаря практически одновременному пуску снарядов в считанные секунды земля в районе цели в буквальном смысле вставала на дыбы. Ответного удара подразделения реактивной артиллерии с легкостью избегали, так как мобильные «Катюши» быстро меняли место дислокации.

В июле 1942 года неподалеку от села Налючи в боевых условиях был впервые опробован брат «Катюши» – реактивная установка «Андрюша» калибра 300 мм, оснащенная 144 направляющими.

Летом 1942 года Подвижная Механизированная группа Южного фронта в течение нескольких дней сдерживала натиск первой бронетанковой армии противника южнее Ростова. Основу этого подразделения составляли отдельный дивизион и 3 полка реактивной артиллерии.

В августе того же года военный инженер А.Алферов разработал переносную модель системы под снаряды М-8. Фронтовики стали называть новинку «Горной катюшей». Первой использовать это оружие стала 20-я Горнострелковая дивизия, установка прекрасно зарекомендовала себя в боях за Гойтский перевал. В конце зимы 1943 года подразделение «горных катюш», состоящее из двух дивизионов, участвовало в обороне знаменитого плацдарма на Малой земле неподалеку от Новороссийска. В железнодорожном депо Сочи реактивные системы монтировали на дрезины – эти установки применялись для обороны береговой линии города. 8 реактивных минометов было установлено на тральщике «Скумбрия», прикрывавшем десантную операцию на Малой Земле.

Осенью 1943 года во время боев под Брянском благодаря быстрой переброске боевых машин с одного фланга фронта на другой был осуществлен внезапный удар, сломивший оборону противника на участке длиной 250 км. В тот день вражеские укрепления поразили более 6 тысяч советских ракет, выпущенных легендарными «Катюшами».

——
ru.wikipedia.org/wiki/Катюша_(оружие)
ww2total.com/WW2/Weapons/Artillery/Gun-Motor-Carriages/Russian/Katyusha/
4.bp.blogspot.com/_MXu96taKq-Y/S1cyFgKUuXI/AAAAAAAAFoM/JCdyYOyD6ME/s400/1.jpg

Материалы предоставлены: С.В.Гуров (г.Тула)

В списке договорных работ, проводимых Реактивным Научно-Исследовательским Институтом (РНИИ) для Автобронетанкового Управления (АБТУ), окончательный расчет по которым должен был проводиться в первом квартале 1936 года, упоминается договор №251618с от 26 января 1935 - опытный образец ракетной установки на танке БТ-5 с 10-ю ракетами . Таким образом, можно считать доказанным факт, что идея создания механизированной многозарядной установки в третьем десятилетии XX века появилась не в конце 30-х годов, как утверждалось ранее, а, по крайней мере, в конце первой половины данного периода. Подтверждение факта идеи использования автомобилей для стрельбы ракетами в целом также было найдено в книге "Ракеты их устройство и применение", за авторством Г.Э. Лангемака и В.П. Глушко, выпущенной в 1935 году. В заключение этой книги, в частности, написано следующее: "Главная область применения пороховых ракет - вооружение легких боевых аппаратов, как самолеты, небольшие суда, автомашины всевозможных типов, наконец артиллерия сопровождения ".

В 1938 году сотрудники НИИ № 3 по заказу Артиллерийского Управления проводили работы по объекту №138 - орудие для стрельбы 132 мм химическими снарядами. Требовалось изготовить нескорострельные станки (типа труба). По договору с Артиллерийским Управлением было необходимо спроектировать и изготовить установку с тумбой и подъемно-поворотным механизмом. Был изготовлен один станок, который был признан затем неотвечающим предъявленным требованиям. Параллельно в НИИ № 3 была разработана механизированная ракетная залповая установка, смонтированная на доработанном шасси грузового автомобиля ЗИС-5 с боекомплектом 24 снаряда. По другим данным архива ГНЦ ФГУП “Центр Келдыша” (бывшего НИИ № 3) “ были изготовлены 2 механизированные установки на автомашинах. Они прошли заводские испытания отстрелом на Софринском Артполигоне и частичные полигонные испытания на Ц.В.Х.П. Р.К.К.А. с положительными результатами”. На основании заводских испытаний можно было утверждать: дальность полета РХС (в зависимости от удельного веса ОВ) при угле стрельбы 40 градусов составляет 6000 - 7000м, Вд = (1/100)Х и Вб = (1/70)Х, полезный объем ОВ в снаряде - 6,5л, расход металла на 1 литр ОВ - 3,4кг/л, радиус разброса ОВ при разрыве снаряда на местности равен 15-20л, максимальное время потребное для осуществления выстрела всего боекомплекта машины в 24 снаряда 3-4 сек.

Ракетная механизированная установка предназначалась для обеспечения химического налета ракетными химическими снарядами /СОВ и НОВ/ 132 мм с емкостью в 7 литров. Установка позволяла вести огонь по площадям как одиночными выстрелами, так и залпом в 2 - 3 - 6 - 12 и 24 выстрела. “Установки, сведенные в батареи 4 - 6 машин, представляют из себя весьма подвижное и мощное средство химического нападения на дистанцию до 7 километров”.

Установка и 132 мм ракетный химический снаряд на 7 литров отравляющего вещества прошли успешно полигонные и государственные испытания принятие ее на вооружение было запланировано в 1939 году. В таблице практической меткости ракетно-химических снарядов указывались данные механизированной автомобильной установки для внезапного нападения стрельбой химическими, осколочно-фугасными, зажигательными, осветительными и др. ракетными снарядами. I-й вариант без прибора наводки - количество снарядов одного залпа - 24, общий вес отравляющего вещества выпуска одного залпа - 168 кг, 6 автомобильных установок заменяют сто двадцать гаубиц калибра 152 мм, скорость перезарядки автомашины на 5-10 мин. 24 выстрела, количество обслуживающего персонала - 20-30 чел. на 6 автомашинах. В артиллерийских системах - 3 Артполка. II-вариант с прибором управления. Данные не указаны.

С 8 декабря 1938 года по 4 февраля 1939 года проводились испытания неуправляемых реактивных снарядов калибра 132 мм и автоустановки. Однако установка была представлена на испытания недоработанной и не выдержала их: обнаружилось большое количество отказов при сходе реактивных снарядов из-за несовершенства соответствующих узлов установки; процесс заряжания пусковой установки был неудобен и требовал много времени; поворотный и подъемный механизмы не обеспечивали легкой и плавной работы, а прицельные приспособления - требуемой точности наведения. Кроме того, грузовой автомобиль ЗИС-5 обладал ограниченной проходимостью. (См. Испытания автомобильной ракетной установки на шасси ЗИС-5, конструкции НИИ-3, чертежа № 199910 для пуска 132 мм. ракет. (Время испытаний: с 8.12.38 по 4.02.39г.).

В письме о премировании за успешное испытание в 1939 году механизированной установки для химического нападения (исх. НИИ № 3 за номером 733с от 25 мая 1939 года от директора НИИ № 3 Слонимера на имя Народного Комиссара Боеприпасов тов. Сергеева И.П.) указываются следующие участники работ: Костиков А.Г. - Зам. директора по тех. части, инициатор установки; Гвай И.И. - ведущий конструктор; Попов А. А. - техник-конструктор; Исаченков - механик по монтажу; Победоносцев Ю. - проф. консультировавший объект; Лужин В. - инженер; Шварц Л.Э. - инженер .

В 1938 году Институтом проектировалось сооружение специальной химической моторизованной команды на залповую стрельбу в 72 выстрела .

В письме, датированном 14.II.1939г., товарищу Матвееву (В.П.К. Комитета Обороны при Верховном Совете С.С.С.Р.) за подписями Директора НИИ № 3 Слонимера и Зам. директора НИИ № 3 военинженера I ранга Костикова говорится: “Для наземных войск опыт химической механизированной установки использовать для:

• применения ракетных осколочно-фугасных снарядов с целью создания массированного огня на площадях;
• применения зажигательных, осветительных и агитационных снарядов;
• разработки химического снаряда калибра 203мм и механизированной установки обеспечивающей удвоенную по сравнению с существующей химической мощности и дальности стрельбы".

В 1939 году в Научно-исследовательском институте № 3 были разработаны два варианта экспериментальных установок на доработанном шасси грузового автомобиля ЗИС-6 для пуска 24 и 16 неуправляемых реактивных снарядов калибра 132 мм. Установка II образца отличалась от установки I образца продольным расположением направляющих.

Боекомплект механизированной установки /на ЗИС-6/ для пуска химических и осколочно-фугасных снарядов калибра 132мм /МУ-132/ составлял 16 ракетных снарядов. Система ведения огня предусматривала возможность стрельбы как одиночными снарядами, так и залпом всего боекомплекта. Время, потребное для производства залпа из 16 ракет - 3,5 - 6 секунд. Время, потребное для перезарядки боекомплекта 2 минуты командой в 3 человека. Вес конструкции с полным боекомплектом 2350 кг составлял 80% от расчетной нагрузки автомашины.

Полигонные испытания этих установок проводились с 28 сентября по 9 ноября 1939 года на территории Артиллерийского научно-исследовательского опытного полигона (АНИОП, г.Ленинград) (смотрите , сделанные на АНИОПе). Результаты полигонных испытаний показали, что установка I образца из-за технического несовершенства не может быть допущена к войсковым испытаниям. Установка II образца, также имевшая ряд серьезных недостатков, по заключению членов комиссии, могла быть допущена к войсковым испытаниям после внесения существенных конструктивных изменений. Испытания показали, что при стрельбе установка II образца раскачивается и сбиваемость угла возвышения достигает 15"30", что увеличивает рассеивание снарядов, при заряжании нижнего ряда направляющих возможен удар взрывателя снаряда по конструкции фермы. С конца 1939 года основное внимание было сосредоточено на улучшении схемы и конструкции установки II образца и устранении недостатков, выявленных при проведении полигонных испытаний. В связи с этим необходимо отметить характерные направления, по которым проводились работы. С одной стороны, это дальнейшая отработка установки II образца с целью устранения ее недостатков, с другой - создание более совершенной установки, отличной от установки II образца. В тактико-техническом задании на разработку более совершенной установки (“модернизированная установка для РС” по терминологии документов тех лет), подписанном Ю.П. Победоносцевым 7 декабря 1940 года, предусматривалось: провести конструктивные улучшения подъемно-поворотного устройства, увеличить угол горизонтального наведения, произвести упрощения прицельного приспособления. Предусматривалось также увеличение длины направляющих до 6000 мм вместо существующих 5000 мм, а также возможность стрельбы неуправляемыми реактивными снарядами калибра 132 мм и 180 мм. На совещании при техническом отделе Народного комиссариата боеприпасов длину направляющих решено было увеличить даже до 7000 мм. Срок сдачи чертежей наметили на октябрь 1941 года. Тем не менее для проведения различного рода испытаний в мастерских НИИ № 3 в 1940 - 1941 годах было изготовлено несколько (дополнительно к существующей) модернизированных установок для РС. Общее число в разных источниках указывается различное: в одних - шесть, в других - семь. В данных архива НИИ № 3 по состоянию на 10 января 1941 года имеются данные о 7 штуках. (из документа о готовности объекта 224 (тема 24 сверхплана, опытная серия автоустановок для стрельбы РС-132 мм (в количестве семи штук. См. письмо УАНА ГАУ №668059) На основании имеющихся документов - в источнике утверждается, что установок было восемь, но в разное время. На 28 февраля 1941 года их было шесть.

Тематическим планом научно-иследовательских и опытно-конструкторских работ на 1940 год НИИ № 3 НКБ предусматривалась передача заказчику - АУ РККА - шести автоустановок для РС-132мм. В отчете о выполнении опытных заказов в производстве за ноябрь месяц 1940 года по НИИ № 3 НКБ указывается, что при сдаточной партии заказчику шести установок к ноябрю 1940 года ОТК были приняты 5 шт, а военпредом - 4 шт.

В декабре 1939 года НИИ № 3 была поставлена задача за короткий период времени разработать мощный реактивный снаряд и реактивную пусковую установку для выполнения задач по разрушению долговременных оборонительных сооружений противника на "линии Маннергейма". Результатом работы коллектива института стали оперенный реактивный снаряд с дальностью полета 2-3 км с мощной фугасной головной частью с тонной взрывчатого вещества и установка с четырьмя направляющими на танке Т-34 или на санях, буксируемых тягачами или танками. В январе 1940 года установка и реактивные снаряды были отправлены в район боевых действий, но вскоре было принято решение о проведении полигонных испытаний перед использованием их в боевых действиях. Установка со снарядами была отправлена на Ленинградский научно-испытательный артиллерийский полигон. Вскоре закончилась война с Финляндией. Потребность в мощных фугасных снарядах отпала. Дальнейшие работы по установке и снаряду были прекращены.

Отделу 2н НИИ № 3 в 1940 году предлагалось выполнить работы по следующим объектам:

• Объект 213 - Электрофицированная установка на ЗИС для стрельбы осветительными и сигнальными. Р.С. калибров 140-165мм. (Примечание: впервые электропривод для боевой машины реактивной артиллерии был применен в конструкции боевой машины БМ-21 Полевой реактивной системы М-21 ) .
• Объект 214 - Установка на 2-х осном прицепе с 16-ю направляющими длиной l = 6мt. для Р.С. калибров 140-165мм. (переделка и приспособление объекта 204)
• Объект 215 - Электрофицированная установка на ЗИС-6 с возимым запасом Р.С. и с большим диапазоном углов наводки.
• Объект 216 - Зарядный ящик для РС на прицепе
• Объект 217 - Установка на 2-х осном прицепе для стрельбы ракетами дальнего действия
• Объект 218 - Зенитная движущаяся установка на 12 шт. Р.С. калибра 140 мм с электрическим приводом
• Объект 219 - Зенитная стационарная установка на 50-80 Р.С. калибра 140 мм.
• Объект 220 - Командная установка на автомашине ЗИС-6 с генератором электрического тока, пультом наводки и управления стрельбой
• Объект 221 - Универсальная установка на 2-х осном прицепе для возможных полигонных отстрелов РС калибров от 82 до 165 мм.
• Объект 222 - Механизированная установка для сопровождения танков
• Объект 223 - Внедрение в промышленность серийного производства механизированных установок.

В письме и.о. директора НИИ № 3, военинженера 1 ранга Костикова А.Г. о возможности представления в К.В.Ш. при СНК СССР данных для присуждения премии товарища Сталина, по результатам работ в период с 1935 по 1940 годы, указываются следующие участники работ:

• ракетная автоустановка для внезапного, мощного артиллерийского и химического нападения на противника с помощью ракетных снарядов - Авторы по заявочному свидетельству ГБПРИ №3338 9.II.40г (авторское свидетельство № 3338 от 19 февраля 1940 года) Костиков Андрей Григорьевич, Гвай Иван Исидорович, Аборенков Василий Васильевич.
• тактико-техническое обоснование схемы и конструкции автоустановки - конструкторы: Павленко Алексей Петрович и Галковский Владимир Николаевич.
• отработка ракетных осколочно-фугасных химических снарядов калибра 132 мм. - Шварц Леонид Эмильевич, Артемьев Владимир Андреевич, Шитов Дмитрий Александрович

Основанием для представления к Премии товарища Сталина также было Решение Технического Совета НИИ № 3 НКБ от 26.XII.40г. ,.

25 апреля 1941 года были утверждены тактико-технические требования на модернизацию механизированной установки для стрельбы реактивными снарядами.

21 июня 1941 года установка была продемонстрирована руководителям ВКП(6) и Советского правительства и в тот же день, буквально за несколько часов до начала Великой Отечественной войны было принято решение о срочном развертывании производства реактивных снарядов М-13 и установок М-13 (см. схему 1 , схему 2 ). Производство установок М-13 было организовано на воронежском заводе им. Коминтерна и на московском заводе "Компрессор". Одним из основных предприятий по выпуску реактивных снарядов стал московский завод им. Владимира Ильича.

В ходе войны производство составляющих установок и снарядов и переход от серийного производства к массовому производству потребовало создание широкой структуры кооперации на территории страны (Москва, Ленинград, Челябинск, Свердловск (ныне Екатеринбург), Нижний Тагил, Красноярск, Колпино, Муром, Коломна и, возможно, другие). Потребовалась организация отдельной военной приемки гвардейских минометных частей. Подробнее о производстве снарядов и их элементов в годы войны смотрите на нашем сайте (далее по ссылкам, указанным ниже).

По разным данным в конце июля - начале августа началось формирование Гвардейских минометных частей (см.:). В первые месяцы войны немцы уже обладали данными о новом советском оружии (см.:).

Дата принятия на вооружение установки и снарядов М-13 документально неустановлена. Автором данного материала установлены только данные о проекте Постановления Комитета Обороны при СНК Союза СССР от февраля 1940 года (См. электронные облики документов: , , ). В книге М.Первова "Рассказы о русских ракетах" Книга первая. на странице 257 указано, что "30 августа 1941 года Постановлением Государственного Комитета Обороны БМ-13 была принята на вооружение Красной Армии." Я, Гуров С.В., ознакомился с электронными обликами Постановлений ГКО за 30 августа 1941 года в Российском Государственном Архиве Социально-Политической Истории (РГАСПИ, г. Москва) и не нашел ни в одном из них упоминания данных о принятии установки М-13 на вооружение .

В сентябре-октябре 1941 года по заданию Главного Управления Вооружения Гвардейских Минометных Частей была разработана установка М-13 на доработанном под монтаж шасси трактора СТЗ-5 НАТИ. Разработка была поручена воронежскому заводу им. Коминтерна и СКБ при московском заводе “Компрессор”. СКБ выполнило разработку более качественно, и опытные образцы были изготовлены и испытаны в короткие сроки. В результате этого установка была принята на вооружение и запущена в серийное производство.

В декабрьские дни 1941 года СКБ по заданию Главного автобронетанкового управления Красной Армии разработало, в частности, для обороны города Москвы 16-зарядную установку на бронированной железнодорожной платформе. Установка представляла собой метательную установку серийной установки М-13 на доработанном шасси грузового автомобиля ЗИС-6 с измененным основанием. (подробнее о других работах данного периода и периода войны в целом см.: и ).

На техническом совещании в СКБ 21 апреля 1942 года было принято решение о разработке нормализованной установки, известной как М-13Н (после войны БМ-13Н). Целью разработки являлось создание наиболее совершенной установки, в конструкции которой были бы учтены все изменения, внесенные ранее в различные модификации установки М-13 и создание такой метательной установки, которую можно было бы изготавливать и собирать на стенде и в собранном виде устанавливать и собирать на шасси автомашины любой марки без большой переработки технической документации, как это имело место ранее. Цель была достигнута расчленением установки М-13 на отдельные узлы. Каждый узел рассматривался как самостоятельное изделие с присвоением ему индекса, после чего он мог быть использован как заимствованное изделие в любой установке.

При отработке узлов и деталей для нормализованной боевой установки БМ-13Н были получены:

увеличение сектора обстрела на 20%

уменьшение усилий на рукоятках механизмов наведения в полтора - два раза;

увеличение скорости вертикальной наводки в два раза;

увеличение живучести боевой установки за счет бронирования задней стенки кабины; бензобака и бензопровода;

увеличение устойчивости установки в походном положении введением опорного кронштейна для рассредоточения нагрузки на лонжероны автомашины;

увеличение эксплуатационной надежности агрегата (упрощение опорной балки, заднего моста и т.д.;

значительное сокращение объема сварочных работ, механической обработки, исключение гибки стержней фермы;

уменьшение веса установки на 250 кг, несмотря на введение брони на заднюю стенку кабины и бензобак;

сокращение производственного времени на изготовление установки за счет сборки артиллерийской части отдельно от шасси автомашины и монтажа установки на шасси автомашины с помощью крепежных хомутов, что позволило ликвидировать сверление отверстий в лонжеронах;

сокращение в несколько раз времени простаивания шасси автомашин, поступавших на завод под монтаж установки;

сокращение количества типоразмеров крепежа с 206 до 96, а также количества наименований деталей: в поворотной раме - с 56 до 29, в ферме с 43 до 29, в опорной раме - с 15 до 4 и т.д. Использование в конструкции установки нормализованных узлов и изделий позволило применить для сборки и монтажа установки высокопроизводительный поточный метод.

Метательная установка монтировалась на доработанном шасси грузового автомобиля серии Studebaker (см. фото ) с колесной формулой 6x6, поставка которых осуществлялась по ленд-лизу. Нормализованная установки М-13Н была принята на вооружение Красной Армии в 1943 году. Установка стала основным образцом, применявшемся до конца Великой Отечественной войны. Также применялись и другие типы доработанных шасси грузовых автомобилей иностранных марок.

В конце 1942 году В.В. Аборенков предложил добавить два дополнительных штифта снаряду М-13 с целью его пуcка со сдвоенных направляющих. Для этой цели был изготовлен опытный образец, который представлял собой серийную установку М-13, у которой была заменена качающаяся часть (направляющие и ферма). Направляющая представляла собой две стальные полосы, поставленные на ребро, в каждой из них был простроган паз для ведущего штифта. Каждая пара полос крепилась напротив друг друга пазами в вертикальной плоскости. Проведенные полигонные испытания не дали ожидаемого улучшения кучности стрельбы и работы были прекращены.

В начале 1943 года специалисты СКБ провели работы по созданию установок с нормализованной метательной установкой установки М-13 на доработанных шасси грузовых автомобилей Chevrolet и ЗИС-6. В течение января - мая 1943 года был изготовлен опытный образец на доработанном шасси грузового автомобиля Chevrolet и проведены его полигонные испытания. Установки были приняты на вооружение Красной Армии. Однако, из-за наличия в достаточном количестве шасси этих марок в серийное производство они не пошли.

В 1944 году специалисты СКБ разработали установку М-13 на бронированном доработанном под монтаж метательной установки шасси автомашины “ЗИС-6” для пуска снарядов М-13. Для этой цели нормализованные направляющие типа “балка” установки М-13Н были укорочены до 2,5 метров и собраны в пакет на двух лонжеронах. Ферма была выполнена укороченной из труб в виде пирамидального каркаса, опрокинутого вершиной вниз, служила в основном опорой для крепления винта подъемного механизма. Изменение угла возвышения пакета направляющих производилось из кабины с помощью маховичков и карданного валика механизма вертикального наведения. Был изготовлен опытный образец. Однако от веса брони передняя ось и рессоры автомашины ЗИС-6 оказались перегружены, вследствие чего дальнейшие работы по установке были прекращены.

В конце 1943 - начале 1944 годов перед специалистами СКБ и разработчиками реактивных снарядов был поставлен вопрос об улучшении кучности стрельбы снарядов калибра 132 мм. Для придания вращательного движения конструкторы ввели в конструкцию снаряда тангенциальные отверстия по диаметру головного рабочего пояска. Такое же решение было использовано и в конструкции штатного снаряда , и предлагалось для снаряда . В результате этого показатель кучности повысился, но произошло снижение показателя по дальности полета. По сравнению со штатным снарядом М-13, дальность полета которого составляла 8470 м, дальность нового снаряда, получившего индекс М-13УК, составляла 7900 м. Несмотря на это снаряд был принят на вооружение Красной Армии.

В тот же период специалистами НИИ-1 (Ведущий конструктор Бессонов В.Г.) был разработан и затем проходил испытания снаряд М-13ДД. Снаряд обладал лучшим показателем по кучности, но им нельзя был стрелять со штатных установок М-13, так как снаряд имел вращательное движение и при пуске с обычных штатных направляющих разрушал их, отрывая от них накладки. В меньшей степени это имело место и при пуске снарядов М-13УК. Снаряд М-13ДД был принят на вооружение Красной Армии в конце войны. Массовое производство снаряда не было организовано.

Одновременно с этим специалисты СКБ начали поисковые конструкторские проработки и экспериментальные работы по улучшению кучности стрельбы реактивными снарядами и за счет отработки направляющих. В основу был положен новый принцип пуска реактивных снарядов и обеспечения достаточной прочности их для стрельбы снарядами М-13ДД и М-20. Поскольку придание вращения оперенным реактивным неуправляемым снарядам на начальном отрезке траектории их полета улучшало кучность, то родилась идея придания вращения снарядам на направляющих без сверления тангенциальных отверстий в снарядах, потребляющих часть мощности двигателя на вращение их и уменьшающих за этот счет дальность их полета. Эта идея привела к созданию спиральных направляющих. Конструкция спиральной направляющей приобрела форму ствола, образованного четырьмя спиральными прутками, из которых три - гладкие стальные трубы, а четвертый, ведущий - из стального квадрата с выбранными пазами, образующими Н-образный профиль сечения. Прутки приваривались к лапкам кольцевых обойм. В казенной части находились замок для удерживания снаряда в направляющей и электроконтакты. Была создана специальная оснастка для гибки прутков направляющей по спирали, имеющих по своей длине различные углы закручивания и сварки направляющих стволов. Вначале установка имела 12 направляющих, связанных жестко в четыре кассеты (по три направляющих в кассете). Были разработаны и изготовлены опытные образцы 12-зарядной установки . Однако ходовые испытания показали, что шасси автомашины перегружено, и было принято решение о снятии с установки двух направляющих с верхних кассет. Метательная установка была смонтирована на доработанном шасси грузового автомобиля Studebeker повышенной проходимости. Она состояла из комплекта направляющих, фермы, поворотной рамы, подрамника, прицела, механизмов вертикального и горизонтального наведения, электрооборудования. Кроме кассет с направляющими и фермы, все остальные узлы были унифицированы с соответствующими узлами боевой нормализованной установки М-13Н. С помощью установки М-13-СН было возможно осуществлять запуск снарядами М-13, М-13УК, М-20 и М-13ДД калибра 132 мм. Были получены значительно лучшие показатели по кучности стрельбы: снарядами М-13 - в 3,2 раза, М-13УК - в 1,1 раза, М-20 - в 3,3 раза, М-13ДД - в 1,47 раза). При улучшении кучности стрельбы реактивными снарядами М-13 дальность полета не уменьшилась, как это имело место при стрельбе снарядами М-13УК с установок М-13, имевших направляющие типа “балка”. Отпала необходимость в изготовлении снарядов М-13УК, усложненных за счет сверлений в корпусе двигателей. Установка М-13-СН была проще, менее трудоемка и дешевле в изготовлении. Отпал целый ряд трудоемких станочных работ: строжка длинных направляющих, сверление большого количества заклепочных отверстий, приклепка накладок к направляющим, обточка, калибровка, изготовление и нарезка резьбы лонжеронов и гаек к ним, сложная механическая обработка замков и замковых коробок и т.п. Опытные образцы были изготовлены на московском заводе “Компрессор” (№733) и были подвергнуты полигонным и ходовым испытаниям, закончившимся с хорошими результатами. После окончания войны установка М-13-СН в 1945 году прошла войсковые испытания с хорошими результатами. В связи с тем, что предстояла модернизация снарядов типа М-13, установка не была принята на вооружение. После серии 1946 года на основании приказа НКОМ №27 от 24.10.1946 года установка была снята с производства. Однако, в 1950 году выпускалось Краткое руководство по боевой машине БМ-13-СН

После окончания Великой Отечественной войны одним из направлений развития реактивной артиллерии стало использование метательных установок, разработанных во время войны для монтажа на доработанных типах шасси отечественного производства. Несколько вариантов были созданы на основе установки М-13Н на доработанных шасси грузовых автомобилей ЗИС-151 (см. фото ), ЗИЛ-151 (см. фото ), ЗИЛ-157 (см. фото ), ЗИЛ-131 (см. фото ).

Установки типа М-13 после войны экспортировались в разные страны. Одной из них был Китай (см. фото с военного парада по случаю Национального Дня 1956 года, прошедшего в Бейдзине (Пекине) .

В 1959 году, при проведении работ по снаряду для будущей Полевой реактивной системы , разработчики интересовались вопросом технической документации на производство РОФС М-13. Вот что было написано в письме заместителю директора по научной части НИИ-147 (ныне ФГУП "ГНПП "Сплав" (г. Тула), за подписью главного инженера завода №63 ССНХ Топорова (Государственный завод №63 Свердловского Совнархоза, 22.VII.1959 №1959с): "На Ваш запрос за №3265 от 3/УII-59г. о высылке техдокументации по производству РОФС М-13 сообщаю, что в настоящее время завод это изделие не выпускает, с технической же документации гриф секретности снят.

На заводе имеются устаревшие кальки технологического процесса механической обработки изделия. Другой документации завод не имеет.

В связи с загруженностью светокопировального аппарата альбом техпроцессов будет Вам отсинен и отправлен не ранее как через месяц".

Состав

Основной состав:

• Установки М-13 (боевые машины М-13, БМ-13) (cм. галерею изображений М-13).
• Основные реактивные снаряды М-13, М-13УК, М-13УК-1.
• Машины для транспортировки боеприпасов (транспортные машины).

Снаряд М-13 (см. схему ) состоял из двух основных частей: боевой части и реактивной части (реактивного порохового двигателя). Боевая часть состояла из корпуса с очком под взрыватель, дна головной части и разрывного заряда с дополнительным детонатором. Реактивный пороховой двигатель снаряда состоял из камеры, крышки-сопла, закрывающейся для герметизации порохового заряда двумя картонными тарелями, колосниковой решетки, порохового заряда, воспламенителя и стабилизатора. На наружной части обоих концов камеры имелись два центрирующих утолщения с ввинчинными в них направляющими штифтами. Направляющие штифты удерживали снаряд на направляющей боевой машины до выстрела и направляли его движение по направляющей. В камере помещался пороховой заряд нитроглицеринового пороха, состоящих из семи одинаковых цилиндрических одноканальных шашек. В сопловой части камеры шашки опирались на колосниковую решетку. Для воспламенения порохового заряда в верхнюю часть камеры вложен воспламенитель из дымного ружейного пороха. Порох помещался в специальном футляре. Стабилизация снаряда М-13 в полете осуществлялась при помощи хвостового оперения.

Дальность полета снаряда М-13 достигала 8470 м, но при этом имело место весьма значительное рассеивание. В 1943 году был разработан модернизированный вариант реактивного снаряда, получивший обозначение М-13-УК (улучшенной кучности). Для повышения кучности стрельбы у снаряда М-13-УК в переднем центрирующем утолщении ракетной части выполнены 12 тангенциально расположенных отверстий (см. фото 1 , фото 2 ), через которые во время работы ракетного двигателя выходит часть пороховых газов, приводящая снаряд во вращение. Хотя дальность полета снаряда при этом несколько уменьшилась (до 7,9 км), улучшение кучности привело к уменьшению площади рассеивания и к возрастанию плотности огня в 3 раза по сравнению со снарядами М-13. Кроме того, у снаряда М-13-УК диаметр критического сечения сопла несколько меньше, чем у снаряда М-13. Снаряд М-13-УК был принят на вооружение Красной Армии в апреле 1944 года. Снаряд М-13УК-1 улучшенной кучности оснащался плоскими стабилизаторами, изготовленными из стального листа.

Тактико-технические характеристики

Характеристика	М-13	БМ-13Н	БМ-13НМ	БМ-13НММ
Шасси	ЗИС-6	ЗИС-151,ЗИЛ-151	ЗИЛ-157	ЗИЛ-131
Число направляющих	8	8	8	8
Угол возвышения, град: - минимальный - максимальный	+7 +45	8±1 +45	8±1 +45	8±1 +45
Угол горизонтального обстрела, град: - вправо от автошасси - влево от автошасси	10 10	10 10	10 10	10 10
Усилие на рукоятке, кг: - подъемного механизма - поворотного механизма	8-10 8-10	до 13 до 8	до 13 до 8	до 13 до 8
Габариты в походном положении, мм: - длина - ширина - высота	6700 2300 2800	7200 2300 2900	7200 2330 3000	7200 2500 3200
Вес, кг: - пакета направляющих - артиллерийской части - установки в боевом положении - установки в походном положении (без расчета)	815 2200 6200 -	815 2350 7890 7210	815 2350 7770 7090	815 2350 9030 8350
	2-3
	5-10
Время полного залпа, с	7-10

Основные тактико-технические данные боевой машины БМ-13 (на Студебеккере) 1946 год
Число направляющих	16
Применяемый снаряд	М-13, М-13-УК и 8 снарядов М-20
Длина направляющих, м	5
Тип направляющих	прямолинейные
Минимальный угол возвышения, °	+7
Максимальный угол возвышения, °	+45
Угол горизонтального наведения, °	20
	8
Тоже, на поворотном механизме, кг	10
Габаритные размеры, кг:
длина	6780
высота	2880
ширина	2270
Вес комплекта направляющих, кг	790
Вес артчасти без снарядов и без автошасси, кг	2250
Вес боевой машины без снарядов, без расчета, с полной заправкой бензина, цепями противоскольжения, инструмента и зап. колесом, кг	5940
Вес комплекта снарядов, кг
М13 и М13-УК	680 (16 снарядов)
М20	480 (8 снарядов)
Вес боевой машины с расчетом 5 чел. (2 в кабине, 2 на задних крыльях и 1 на бензоб.) с полной заправкой, инструментом, цепями прротивоскольжения, запасным колесом и снарядами М-13, кг	6770
Нагрузки на оси от веса боевой машины с расчетом 5 человек, полной заправкой с ЗИП""ом и снарядами М-13, кг:
на переднюю	1890
на заднюю	4880

Основные данные боевых машин БМ-13
Характеристика	БМ-13Н на доработанном шасси грузового автомобиля ЗИЛ-151	БМ-13 на доработанном шасси грузового автомобиля ЗИЛ-151	БМ-13Н на доработанном шасси грузового автомобиля серии Студебекер	БМ-13 на доработанном шасси грузового автомобиля серии Студебекер
Число направляющих*	16	16	16	16
Длина направляющей, м	5	5	5	5
Наибольший угол возвышения, град	45	45	45	45
Наименьший угол возвышения, град	8±1°	4±30"	7	7
Угол горизонтальной наводки, град	±10	±10	±10	±10
Усилие на рукоятке подъемного механизма, кг	до 12	до 13	до 10	8-10
Усилие на рукоятке поворотного механизма, кг	до 8	до 8	8-10	8-10
Вес пакета направляющих, кг	815	815	815	815
Вес артиллерийской части, кг	2350	2350	2200	2200
Вес боевой машины в походном положении (без людей), кг	7210	7210	5520	5520
Вес боевой машины в боевом положении со снарядами, кг	7890	7890	6200	6200
Длина в походном положении, м	7,2	7,2	6,7	6,7
Ширина в походном положении, м	2,3	2,3	2,3	2,3
Высота в походном положении, м	2,9	3,0	2,8	2,8
Время перевода из походного положения в боевое, мин	2-3	2-3	2-3	2-3
Время, необходимое для заряжания боевой машины, мин	5-10	5-10	5-10	5-10
Время, необходимое для производства залпа, сек	7-10	7-10	7-10	7-10
Индекс боевой машины	52-У-9416	8У34	52-У-9411	52-ТР-492Б

НУРС М-13, М-13УК, М-13УК-1
Баллистический индекс	ТС-13
Тип головной части	осколочно-фугасная
Тип взрывателя	ГВМЗ-1
Калибр, мм	132
Полная длина снаряда, мм	1465
Размах лопастей стабилизатора, мм	300
Вес, кг: - окончательно снаряженного снаряда - снаряженной головной части - разрывного заряда головной части - порохового ракетного заряда - снаряженного реактивного двигателя	42.36 21.3 4.9 7.05-7.13 20.1
Коэффициент веса снаряда, кг/дм3	18.48
Коэффициент наполнения головной части, %	23
Сила тока, необходимого для воспламенения пиропатрона, A	2.5-3
	0.7
Средняя реактивная сила, кгс	2000
Скорость схода снаряда с направляющей, м/с	70
	125
Максимальная скорость полета снаряда, м/с	355
Табличная максимальная дальность полета снаряда, м	8195
Отклонение при максимальной дальности, м: - по дальности - боковое	135 300
Время горения порохового заряда, с	0.7
Средняя реактивная сила, кг	2000 (1900 для М-13УК и М-13УК-1)
Дульная скорость снаряда, м/с	70
Длина активного участка траектории, м	125 (120 для М-13УК и М-13УК-1)
Наибольшая скорость полета снаряда, м/с	335 (для М-13УК и М-13УК-1)
Наибольшая дальность полета снаряда, м	8470 (7900 для М-13УК и М-13УК-1)

По данным английского каталога Jane"s Armour and Artillery 1995-1996, раздел Египет, в середине 90-х годов XX века из-за невозможности получения, в частности, снарядов для боевых машин типа М-13 Арабская Организация по Индустриализации (Arab Organisation for Industrialisation) занималась производством реактивных снарядов калибра 132 мм. Анализ представленных ниже данных позволяет сделать вывод, что речь идет о снаряде типа М-13УК.

В состав Arab Organisation for Industrialisation входили Египет, Катар и Саудовская Аравия с большинством производственных мощностей, расположенных на территории Египта и с основным финансированием странами Персидского залива. Вслед за египетско-израильским соглашением в середине 1979 года другие три члена стран Персидского залива вывели из оборота их финансовые средства, предназначенные для Arab Organisation for Industrialisation, и в то время (данные каталога Jane"s Armour and Artillery 1982-1983) Египет получал другую помощь в проектах.

Характеристики реактивного снаряда Sakr калибра 132 мм (РС типа М-13УК)
Калибр, мм	132
Длина, мм
полная снаряда	1500
головной части	483
ракетного двигателя	1000
Вес, кг:
стартовый	42
головной части	21
взрывателя	0,5
ракетного двигателя	21
топлива (заряда)	7
Максимальный размах оперения, мм	305
Тип головной части	осколочно-фугасная (с 4,8 кг взрывчатого вещества)
Тип взрывателя	инерциальновзводимый, контактный
Тип топлива (заряда)	двухосновное
Максимальная дальность (при угле возвышения 45º), м	8000
Максимальная скорость снаряда, м/с	340
Время горения топлива (заряда), с	0,5
Скорость снаряда при встрече с преградой, м/с	235-320
Минимальная скорость взведения взрывателя, м/с	300
Расстояние от боевой машины для взведения взрывателя, м	100-200
Количество косопоставленных отверстий в корпусе ракетного двигателя, шт	12

Испытания и эксплуатация

Первая батарея полевой реактивной артиллерии, отправленная на фронт в ночь с 1 на 2 июля 1941 года под командованием капитана И.А.Флерова, была вооружена семью установками, изготовленными в мастерских НИИ № 3. Своим первым залпом в 15 часов 15 минут 14 июля 1941 года батарея стерла с лица земли железнодорожный узел Орша вместе с находившимся на нем немецкими эшелонами с войсками и боевой техникой.

Исключительная эффективность действий батареи капитана И. А. Флерова и сформированных вслед за ней еще семи таких батарей способствовали быстрому наращиванию темпов производства реактивного вооружения. Уже с осени 1941 года на фронтах действовало 45 дивизионов трехбатарейного состава по четыре пусковых установки в батарее. Для их вооружения в 1941 году было изготовлено 593 установки М-13. По мере поступления боевой техники от промышленности началось формирование полков реактивной артиллерии, состоявших из трех дивизионов, вооруженных пусковыми установками М-13 и зенитного дивизиона. Полк имел 1414 человек личного состава, 36 пусковых установок М-13 и 12 зенитных 37-мм пушек. Залп полка составлял 576 снарядов калибра 132мм. При этом живая сила и боевая техника противника уничтожалась на площади свыше 100 гектаров. Официально полки назывались гвардейскими минометными полками артиллерии резерва Верховного Главнокомандования. Неофициально, установки реактивной артиллерии назывались "Катюша". По воспоминаниям Евгения Михайловича Мартынова (г.Тула), бывшего ребенком в годы войны, в Туле первое время их называли адские машины. От себя отметим, что многозарядные станки также называли адскими машинами и в XIX веке.

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр. по описи 14. Инв. 291. ЛЛ.134-135.

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр. по описи 14. Инв. 291. ЛЛ.53,60-64.

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр. по описи 22. Инв. 388. Л.145.

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр. по описи 14. Инв. 291. ЛЛ.124,134.

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр. по описи 16. Инв. 376. Л.44.

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр. по описи 24. Инв. 375. Л.103.

ЦАМО РФ. Ф. 81. Оп. 119120сс. Д. 27. Л. 99, 101.

ЦАМО РФ. Ф. 81. Оп. 119120сс. Д. 28. Л. 118-119.

Ракетные пусковые установки в Великой Отечественной войне. О работе в годы войны СКБ при московском заводе “Компрессор”. // А.Н. Васильев, В.П. Михайлов. - М.: Наука, 1991. - С. 11-12.

"Моделист-Конструктор" 1985, №4

ЦАМО РФ: Из истории начального этапа формирования гвардейских минометных частей (М-8,М-13)

ЦАМО РФ: К вопросу о захвате “Катюши

Гуров С.В."Из истории создания и развития полевой реактивной артиллерии в СССР в период Великой Отечественной войны"

Первицкий Ю.Д., Слесаревский Н.И., Шульц Т.З., Гуров С.В. "О роли систем реактивной артиллерии (РСЗО) для сухопутных войск в мировой истории развития ракетного вооружения в интересах военно-морских флотов"

Боевая машина М-13. Краткое руководство службы. М.: Главное артиллерийское управление Красной армии. Военное издательство Народного комиссариата обороны, 1945. - С. 9,86,87.

Краткая история СКБ-ГСКБ Спецмаш-КБОМ. Книга 1. Создание ракетного вооружения тактического назначения 1941-1956 гг., под редакцией В. П. Бармина - М.: Конструкторское бюро общего машиностроения. - С. 26, 38, 40, 43, 45, 47, 51, 53.

Боевая машина БМ-13Н. Руководство службы. Изд. 2-е. Воениздат МО СССР. М. 1966. - С. 3,76,118-119.

ЦАМО РФ. Ф. 81. Оп. А-93895. Д. 1. Л. 10.

Широкорад А.Б. Отечественные минометы и реактивная артиллерия.// Под общей редакцией А.Е. Тараса. - Мн.: Харвест, М.: ООО “Издательство АСТ”, 2000. - С.299-303.

http://velikvoy.narod.ru/vooruzhenie/vooruzhcccp/artilleriya/reaktiv/bm-13-sn.htm

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр. по описи 14. Инв. 291. Л. 106.

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр.по описи 19. Инв. 348. Л. 218,220.

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр.по описи 19. Инв. 348. Л. 224,227.

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр.по описи 19. Инв. 348. Л. 21. .

ЦАМО РФ. Ф. 81. Оп. 160820. Д. 5. Л. 18-19.

Боевая машина БМ-13-СН. Краткое руководство. Военное министерство Союза ССР. - 1950.

http://www1.chinadaily.com.cn/60th/2009-08/26/content_8619566_2.htm

ГАУ ТО "ГА". Ф. Р3428. Оп. 1. Д. 449. Л. 49.

Константинов. О боевых ракетах. Санкт-Петербург. Типография Эдуарда Веймара, 1864. - С.226-228.

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр. по описи 14. Инв. 291. Л. 62,64.

ГНЦ ФГУП “Центр Келдыша”. Оп. 1. Ед.хр. по описи. 2. Инв. 103. Л. 93.

Лангемак Г.Э., Глушко В.П. Ракеты их устройство и применение. ОНТИ НКТП СССР. Главная редакция авиационной литературы. Москва-Ленинград, 1935. - Заключение.

Ивашкевич Е.П., Мудрагеля А.С. Развитие реактивного оружия и ракетных войск. Учебное пособие. Под редакцией доктора военных наук, профессора С.М. Бармаса. - М.: Министерство обороны СССР. - С. 41.

Боевая машина БМ-13Н. Руководство службы. М.:Воениздат. - 1957. - Приложение 1,2.

Боевые машины БМ-13Н, БМ-13НМ, БМ-13НММ. Руководство службы. Третье издание, исправленное. М.: Воениздат, - 1974. - С. 80, Приложение 2.

Jane"s Armour and Artillery 1982-1983. - Р. 666.

Jane"s Armour and Artillery 1995-96. - Р. 723.

ЦАМО РФ. Ф. 59. Оп. 12200. Д. 4. Л. 240-242.

Первов М. Рассказы о русских ракетах. Книга первая. - Издательский дом "Столичная энциклопедия". - Москва, 2012. - С. 257.

Впоследствии, по аналогии с «Катюшей», прозвище «Андрюша» было дано советскими бойцами и другой установке реактивной артиллерии БМ-31-12, но это прозвище не получило столь широкого распространения и популярности .

История создания оружия

Снаряд M-13

Мемориальный комплекс (1 км северо-восточнее д. Пищалово, Оршанский район). Место первого применения установки БМ-13 «КАТЮША».

Ещё в 1920 году сотрудники рижского завода ВЭФ под руководством Александра Типайниса разработали опытный прототип экспериментальной ракетной пусковой установки «Оскарс». Несмотря на успех прототипа, средства на дальнейшее производство выделены не были, и проект так и не дошёл до стадии массового производства. В январе 1921 года чертежи и прочая важная документация попали в руки советских чекистов-агентов НКВД. [ ] В 1921 году сотрудники Газодинамической лаборатории (ГДЛ) Н. И. Тихомиров и В. А. Артемьев приступили к разработке реактивных снарядов для самолётов.

В 1938-1941 годах в НИИ № 3 НКБ (с 1938, бывший РНИИ) под руководством главного конструктора А. В. Костикова, инженеры: И. И. Гвай , В. Н. Галковский , А. П. Павленко , Р. И. Попов, Н. И. Тихомиров, В. А. Артемьев и др. создали многозарядную пусковую установку, смонтированную на грузовом автомобиле .

В марте 1941 года были успешно проведены полигонные испытания установок, получивших обозначение БМ-13 (боевая машина со снарядами калибра 132 мм). Реактивный снаряд М-13 калибра 132 мм и пусковая установка на базе грузового автомобиля ЗИС-6 БМ-13 были приняты на вооружение 21 июня 1941 года ; именно этот тип боевых машин и получил впервые прозвище «Катюша». Впервые установки БМ-13 были опробованы в боевых условиях в 10 часов утра 14 июля 1941 года. Батарея капитана Флёрова , который принимал участие в создании БМ-13, обстреляла вражеские войска и технику на железнодорожном узле города Орша . С весны 1942 года реактивный миномёт устанавливался преимущественно на ввозимые по ленд-лизу английские и американские полноприводные шасси. Наиболее известным среди них стал Studebaker US6 . На протяжении Великой Отечественной войны было создано значительное количество вариантов снарядов РС и пусковых установок к ним; всего советская промышленность за годы войны произвела примерно 10 000 боевых машин реактивной артиллерии .

Происхождение прозвища

Нет единой версии, почему БМ-13 стали именоваться «Катюшами». Существует несколько предположений . Наиболее распространёнными и обоснованными являются две версии происхождения прозвища, не исключающие друг друга:

• По названию ставшей популярной перед войной песни Блантера на слова Исаковского «Катюша » . Версия убедительная, поскольку батарея капитана Флёрова стреляла по врагу, сделав залп по Базарной площади города Рудня . Это было одно из первых боевых применений «Катюш», подтверждаемое и в исторической литературе . Стреляли установки с высокой крутой горы - ассоциация с высоким крутым берегом в песне тут же возникла у бойцов. Наконец, вплоть до недавнего времени был жив бывший сержант штабной роты 217-го отдельного батальона связи 144-й стрелковой дивизии 20-й армии Андрей Сапронов, впоследствии - военный историк, который и дал ей это имя. Красноармеец Каширин, прибыв с ним вместе после обстрела Рудни на батарею, удивлённо воскликнул: «Вот это песенка!» «Катюша», - ответил Андрей Сапронов (из воспоминаний А. Сапронова в газете «Россия » № 23 от 21-27 июня 2001 года и в «Парламентской газете » № 80 от 5 мая 2005 года). Через узел связи штабной роты новость о чудо-оружии по имени «Катюша» в течение суток стала достоянием всей 20-й армии, а через её командование - и всей страны. 13 июля 2012 года ветерану и «крёстному отцу» «Катюши» исполнился 91 год, а 26 февраля 2013 года его не стало. На письменном столе он оставил свою последнюю работу - главу о первом залпе «Катюш» для готовящейся к печати многотомной истории Великой отечественной войны.
• Название может быть связано с индексом «К» на корпусе миномёта - установки выпускались заводом имени Коминтерна . А фронтовики любили давать прозвища оружию. Например, гаубицу М-30 прозвали «Матушкой», пушку-гаубицу МЛ-20 - «Емелькой». Да и БМ-13 поначалу иногда именовали «Раисой Сергеевной», таким образом расшифровывая сокращение РС (реактивный снаряд).

Помимо двух основных, существует также множество других, менее известных версий происхождения прозвища - от весьма реалистичных до имеющих чисто легендарный характер:

Аналогичные прозвища

Помимо получившего широчайшую известность во всём мире народного прозвища «Катюша», в отношении советских боевых машин реактивной артиллерии в период Великой Отечественной войны существовал также ряд его аналогов, менее известных .

Существует мнение, изложенное в англоязычных источниках, что боевая машина БМ-31-12 , по аналогии с «Катюшей», получила у советских солдат прозвище «Андрюша» , хотя, возможно, «Андрюшей» назывался М-30 . Также весьма популярное, оно, однако, не получило столь значительных распространения и известности, как «Катюша», и не распространилась на другие модели пусковых установок; даже сами БМ-31-12 чаще называли «Катюшами», нежели собственным прозвищем . Вслед за «Катюшей» русским именем советские бойцы окрестили также немецкое оружие аналогичного типа - буксируемый реактивный миномёт 15 cm Nb.W 41 (Nebelwerfer) , получивший прозвище «Ванюша» . Кроме того, фугасный реактивный снаряд М-30 , применявшийся с простейших переносных пусковых установок залпового огня рамного типа, впоследствии также получил несколько шутливых прозвищ аналогичного вида: «Иван Долбай», связанное с высокой разрушительной силой снаряда , и «Лука» - от имени персонажа Луки Мудищева из порнографической поэмы XIX века, в связи с характерной формой головной части снаряда ; из-за явного непристойного подтекста шутки прозвище «Лука», имевшее определённую популярность у солдат, практически не получило отражения в советских прессе и литературе и осталось малоизвестным в целом .

Миномётные установки назывались «Маруся» (производное от МАРС - миномётная артиллерия реактивных снарядов), а на Волховском фронте назывались «гитарой» .

Тогда как в советских войсках боевые машины БМ-13 и аналоги получили устойчивое прозвище «Катюша», в немецких войсках эти машины были прозваны «сталинскими орга́нами » (нем. Stalinorgel ) - из-за ассоциации внешнего вида пакета направляющих реактивной установки с системой труб этого музыкального инструмента и из-за характерного звука, издававшегося при запуске реактивных снарядов . Советские установки данного типа получили известность под этим прозвищем, помимо Германии, также в ряде других стран - Дании (дат. Stalinorgel ), Финляндии (фин. Stalinin urut ), Франции (фр. Orgues de Staline ), Норвегии (норв. Stalinorgel ), Нидерландах (нидерл. Stalinorgel ), Венгрии (венг. Sztálinorgona ) и Швеции (швед. Stalins orgel ) .

Среди немецких солдат также распространилось и советское прозвище «Катюша» - Katjuscha . Из воспоминаний разведчика Н. П. Русанова известно о неадекватной реакции некоторых немецких вояк на это слово:

Когда подводили его (фельдфебеля) к своим, у штаба стояла «катюша». Только немец услышал это слово «катюша», сразу весь затрясся, кинулся в сторону, так что еле удержали. Сколько было смеху у нас, мальчишек ещё! .

Примечания

1. Лукницкий П. Н. Сквозь всю блокаду. - Л.: Лениздат, 1988. - С. 193.
2. Gordon L. Rottman. // FUBAR (F***ed Up Beyond All Recognition): Soldier Slang of World War II. - Osprey, 2007. - P. 278-279. - 296 p. - ISBN 1-84603-175-3 .
3. Катюша - статья из Большой советской энциклопедии .
4. Steven J. Zaloga, James Grandsen. Soviet Tanks and Combat Vehicles of World War Two. - London: Arms and Armour Press, 1984. - P. 153. - 240 p. - ISBN 0-85368-606-8 .
5. «Лука» и «Катюша» против «Ванюши». «Техника и оружие» № 1 1995
6. АКИМОВ В. Н., КОРОТЕЕВ А. С., ГАФАРОВ А. А. и другие. Оружие победы - «Катюша» // Исследовательский центр имени М. В. Келдыша. 1933-2003: 70 лет на передовых рубежах ракетно-космической техники . - Машиностроение. - М, 2003. - С. 92-101. - 439 с.
7. Первушин А. И. «Красный космос. Звёздные корабли Советской империи». 2007. Москва. «Яуза», «Эксмо». ISBN 5-699-19622-6 .
8. ВОЕННАЯ ЛИТЕРАТУРА - [Военная история ]- Fugate B., Operation Barbarossa
9. Андроников Н. Г., Галицан А. С., Кирьян М. М. и др. Великая Отечественная война, 1941-1945: Словарь-справочник / Под. ред. М. М. Кирьяна. - М. : Политиздат, 1985. - С. 204. - 527 с. - 200 000 экз.
10. «К-22» - Линейный крейсер / [под общ. ред. Н. В. Огаркова ]. - М. : Военное изд-во М-ва обороны СССР , 1979. - С. 124. - (Советская военная энциклопедия : [в 8 т.] ; 1976-1980, т. 4).
11. Александр Борисович Широкорад. «Лука» и «Катюша» против «Ванюши». Системы залпового огня в Великой Отечественной войне (неопр.) . Независимое военное обозрение (5 марта 2010). Дата обращения 29 ноября 2011. Архивировано 8 февраля 2012 года.
12. Варбот Ж. Ж. "Этимология // Русский язык. Энциклопедия. - 2-е изд., перераб. и доп. - М. : Большая Российская энциклопедия; Дрофа, 1997. - С. 643-647.
13. Лазарев Л. Л. Легенда о первой «Катюше» // Коснувшись неба . - М. : Профиздат, 1984. Архивная копия от 4 марта 2016 на Wayback Machine .
14. http://www.moscow-faq.ru/articles/other/2010/January/5070 http://operation-barbarossa.narod.ru/katuscha/m-31.htm
