Приветствую, всех читателей сайта Страна IT. В данной статье я хочу вам рассказать про звуковые сигналы БИОС. Если ваш компьютер оснащен встроенным динамиком, то при перезагрузке или включении компьютера вы слышите одинарный звуковой сигнал. Он говорит нам о том, что компоненты компьютера исправны и POST система не выявила проблем. Но часто происходит так, что, если с , то он начинает издавать звуки БИОС.

Многие пользователи не знают, что они обозначают, и несут компьютер в мастерскую. Мы же с вами попробуем самостоятельно разобраться, о чем пищит BIOS и выявим причину неисправности. Так как на разных материнских платах разная базовая система ввода вывода, то для начала нужно определить какая материнская плата на компьютере. Но все по порядку.

Как я уже говорил выше, звуковые сигналы BIOS необходимы нам для того, чтобы узнать в каком компоненте компьютера неисправность. Как правило, если он работает исправно, то при включении мы слышим один короткий сигнал. Такие сигналы издает специальный динамик, подключенный к материнской плате компьютера.

Обратите внимание! Ваш компьютер может и не издавать никаких звуковых сигналов, если к материнской плате физически не подключен спикер. Отсутствие динамика на многих платах является скорее всего тем, что производитель старается максимально удешевить производство своего товара.

Многие из вас, наверное, уже задались вопросом: «Чем мне грозит использование компьютера без спикера?» Казалось бы, такая мелочь, которая при исправном компьютере вовсе не нужна, но вот многие начинают о нем задумываться, когда компьютер сломается. В этом случае, если динамик подключен, компьютер издаст специальный звуковой сигнал или серию сигналов в определенной последовательности. Чтобы расшифровать такие сигналы, можно обратиться к руководству материнской платы. Но как правило, данной книжки либо нет, либо в ней ничего не понятно многим из нас. Поэтому, ниже мы с вами рассмотрим, как расшифровать звуковые сигналы БИОС. Но для начала нужно определить его производителя.

Чтобы расшифровать звуковые сигналы БИОС, необходимо знать производителя. Так как на разные материнские платы устанавливалась разная базовая система ввода вывода. Узнать эту информацию можно разными способами. Например, при включении компьютера вы видите черный экран с данными о , жестких дисках. Вот на этом экране, как правило, вверху и указана версия и производитель BIOS.

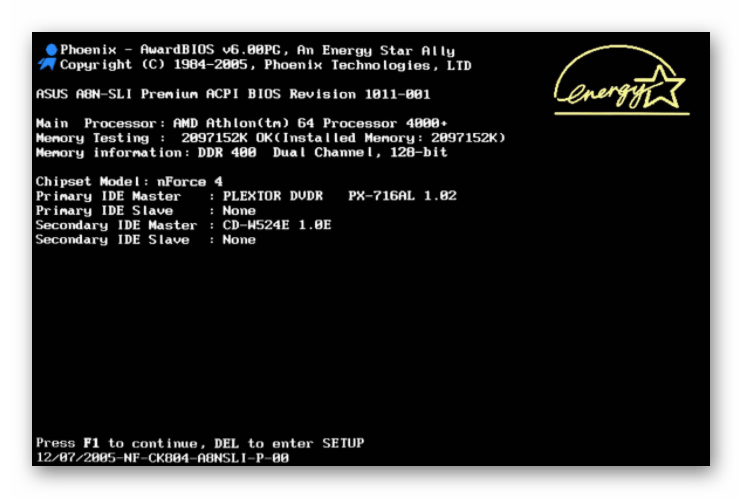

Если нужная информация быстро сменяется другой, и вы не успеваете все разглядеть, то необходимо нажать на клавишу «Pause». Если при включении компьютера у вас появляется заставка от производителя материнской платы, то необходимо нажать клавишу «Tab», чтобы её убрать.

Следующий способ, чтобы узнать версию базовой системы ввода-вывода — необходимо в неё войти. Для этого, при включении компьютера нажмите клавишу «Del», «F1», «F2» или другую. В зависимости от . После этого найдите раздел System Information и посмотрите версию и производителя БИОС.

Другой способ, при этом достаточно простой чтобы узнать версию и производителя BIOS – посмотреть при помощи утилиты «Сведения о системе». Для этого жмем сочетания горячих клавиш «Windows +R», и в открывшемся командном окне «Выполнить», набираем «MSINFO32». Откроется окно с сведениями о системе, в котором смотрим на строку «Версия BIOS»

Напоследок, узнаем версию базовой системы ввода-вывода через программу «CPU-Z».

Мы с вами ей уже не раз пользовались в предыдущих статьях. Поэтому, запускаем программу, переходим во вкладку плата и смотрим на информацию о BIOS.

Расшифровка сигналов БИОС.

После того, как мы смогли определить производителя BIOS. Нам с вами необходимо перейти к расшифровке сигналов.

AMI BIOS (American Megatrends Inc.) – наверное самый известный производитель БИОСа для материнских плат. Если при самотестировании, POST не обнаружила неполадок, то вы услышите одинарный короткий сигнал. После него сразу же начнется загрузка операционной системы. Если вы слышите другие сигналы, то стоит насторожиться, послушать и расшифровать их.

Ниже приведена таблица, с расшифровкой звуковых сигналов AMI BIOS.

Как правило, если компьютер начинает пищать, то иногда помогает банальная перезагрузка или же обесточивание системного блока на некоторое время. Если же это не решает проблемы, то в конце стать я расскажу, как бороться с основными неисправностями.

Если у вас материнская плата с данной версией BIOS, то для него характерны специальные звуки. Которые выглядят таким образом. Например, код 1-1-4 будет звучать как один «пипс», пауза, еще один «пипс» снова пауза и потом четыре раза «пипс». Такой звук будет обозначать о неверной контрольной сумме BIOS ROM. Для того, чтобы расшифровать звуковые сигналы БИОС на материнской плате с Phoenix BIOS смотрите таблицу ниже.

Еще один популярный производитель БИОС для материнских плат. Он установлен на множество материнских плат. Интерфейс отображения у него классический и не претерпевал каких-либо глобальных изменений в течении 10 лет.

Звуковые сигналы чем-то схожи с AMI БИОС. Поэтому вам не составит труда их расшифровать. Таблица представлена ниже.

Самые распространенные звуки БИОС и что они значат.

Предлагаю рассмотреть самые, что ни на есть распространенные звуковые сигналы, которые мы можем услышать при неполадках с компьютером.

• Длинный одиночный звук БИОС при включении компьютера – чаще всего говорит о проблемах с ОЗУ;
• Один длинный и два коротких – если вы слышите такой сигнал, то большая вероятность того, что имеются проблемы с видеоадаптером. Для начала достаточно его вытащить и почистить контакты. Например, подойдет стирательная резинка. Так же почистите компьютер от пыли, если давно этого не делали;
• Один длинный и три коротких сигнала – такая конфигурация сигналов говорит о проблемах с видеокартой, ОЗУ или клавиатурой;
• Три коротких сигнала – чаще говорят о проблемах в работе ОЗУ. Чтобы решить проблему самостоятельно выньте модуль памяти из разъема, почистите его. Если модулей памяти несколько пробуйте запустить компьютер сначала с одним, потом с двумя и так далее;
• Пять коротких сигналов БИОС говорят нам о том, что неисправен центральный процессор. Если вы слышите такие сигналы после установки нового ЦП, то возможно он не совмещен с материнской платой или вы сделали что-то не так. Если же процессор не менялся, то возможно он вышел из строя или нет контакта в каком-то месте;
• Четыре длинных звуковых сигнала – часто говорят нам о низких оборотах кулера, охлаждающего процессор;
• Отсутствие сигналов, компьютер не включается – вероятнее всего у вас проблема с блоком питания. Замените его на исправный.

Подведем итоги.

Сегодня мы с вами рассмотрели про звуковые сигналы БИОС. Как правило, если при включении компьютера вы слышите вместо привычного одинарного писка целую серенаду от своего компьютера, то теперь знаете, что необходимо расшифровать сигналы. В большинстве случаев удается решить проблему самостоятельно. Очень часто проблема решается после чистки контактов компонентов компьютера или обычной перезагрузкой и обесточиванием системы.

• Сигналов нет — Неисправен или не подключен к материнской плате блок питания.
• 1 короткий сигнал — Нормальная загрузка компьютера. Ошибок не обнаружено. Компьютер готов к работе.
• 2 коротких сигнала — Ошибка четности оперативной памяти. Перезагрузите компьютер. Проверьте установку модулей памяти. Возможно требуется замена одного или нескольких модулей памяти.
• 3 коротких сигнала — Ошибка при работе основной памяти (первых 64 Кбайт). Перезагрузите компьютер. Проверьте установку модулей памяти в слотах. Возможно требуется замена модулей памяти.
• 4 коротких сигнала — Неисправен системный таймер. Возможно требуется замена материнской платы.
• 5 коротких сигналов — Неисправен центральный процессор. Возможно требуется замена процессора.
• 6 коротких сигналов — Неисправен контроллер клавиатуры. Проверьте качество соединения последней с разъемом на материнской плате. Попробуйте заменить клавиа- туру. Если это не помогло, то возможно требуется заменить материнскую плату.
• 7 коротких сигналов — Неисправна материнская плата.
• 8 коротких сигналов — Проблемы с видеокартой.
• 9 коротких сигналов — Ошибка контрольной суммы содержимого микросхемы BIOS. На экране монитора может появиться соответствующее сообщение. Требуется либо замена микросхемы, либо перезапись ее содержимого (если это Flash-память).
• 10 коротких сигналов — Невозможно произвести запись в CMOS-память. Требуется замена микросхемы CMOS или материнской платы.
• 11 коротких сигналов — Неисправна внешняя кэш-память (да, есть и такая). Требуется замена модулей кэш-памяти на материнской плате.
• 1 длинный + 2 коротких сигнала
• 1 длинный + 3 коротких сигнала — Неисправна видеоплата. Проверьте подключение монитора.Попробуйте извлечь видеокарту и подключить её заново. Возможно придется менять видеокарту.
• 1 длинный + 8 коротких сигналов — Неисправна видеоплата. Проверьте подключение монитора. Попробуйте извлечь видеокарту и подключить её заново. Возможно придется менять видеокарту.

Звуковые сигналы BIOS принадлежат к числу тех вещей, знание которых никогда не будет лишним для пользователя ПК. Для чего же они нужны, в каких случаях подаются, как различаются звуки в различных версиях BIOS и что делать, если компьютер «пищит» не так, как обычно? В этих вопросах мы и попытаемся разобраться в данной статье.

Одной из функций BIOS, как аппаратно-программного комплекса, связывающего воедино все составные элементы компьютера, является тестирование входящего в состав компьютера оборудования. Данная проверка проводится сразу же после включения компьютера и носит название POST. POST включает ряд тестов аппаратного обеспечения и проверку работоспособности всех компонентов компьютера. В том случае, если проверка прошла успешно, то BIOS передает управление операционной системе (разумеется, если компьютер вообще ей оснащен). А если же проверка выявила какую-либо неисправность, то BIOS обычно выводит сообщение о характере встретившейся ошибки. Если она является серьезной, то работа компьютера и загрузка операционной системы становятся невозможными.

В ряде случаев ошибки могут оказаться настолько серьезными, что компьютер окажется неспособным даже включить видеосистему и вывести на экран монитора сообщение о типе ошибки. Именно для таких случаев практически во всех BIOS предусмотрена система звукового оповещения пользователя о характере ошибки, найденной при процедуре тестирования. Таким образом, услышав, что компьютер «пищит», и определив последовательность выдаваемых им звуковых сообщений, пользователь сможет распознать разновидность ошибки на слух, даже не смотря на экран монитора. Но, разумеется, лишь в том случае, если пользователь помнит наизусть или имеет перед глазами список условных обозначений сигналов БИОСа.

Разновидности звуковых сигналов BIOS

К сожалению, поскольку BIOS выпускаются различными производителями, то звуковые сообщения, издаваемые разными BIOS, не являются универсальными, и их коды могут значительно отличаться друг от друга. Поэтому каждому пользователю необходимо знать коды сигналов, соответствующих БИОС, установленной на материнской плате именно его компьютера.

За все время существования персоналок их BIOS разрабатывались многими компаниями, но наиболее распространенными стали системы следующих фирм: American Megatrends (AMI), Award и Phoenix. Соответственно, чаще всего пользователь может встретиться со следующими наборами звуковых сигналов:

Для каждого варианта BIOS существует таблица, в которой приводится расшифровка сигналов ошибок BIOS. Для того, чтобы расшифровка сигналов была успешной, обычно требуется тщательный подсчет того, сколько раз компьютер «пищит», и если вы пропустите один-единственный писк, то это может привести к тому, что расшифровка окажется неудачной и ее придется начинать сначала.

Некоторые особенности звуковых сигналов BIOS

Набор сигналов может состоять из звуков различного типа. По своей продолжительности звуковые сигналы БИОСа компьютера делятся на короткие и длинные. Также в некоторых случаях BIOS может издавать один непрекращающийся сигнал.

Обычно сигналы BIOS воспроизводятся благодаря встроенному в системную плату системному динамику. Некоторые BIOS также обладают способностью выводить звуковые сигналы материнской платы компьютера через динамики, подключенные к линейному аудиовыходу.

Как уже упоминалось выше, все производители BIOS используют свою собственную систему звуковых сигналов, и в большинстве случаев эти системы не совпадают. Однако почти у всех BIOS (за исключением AST BIOS) есть сигнал, который расшифровывается одинаково. Если системный динамик пищит один раз, то это означает, что процедура POST завершена успешно, и ПК может продолжать работу.

Некоторые BIOS могут посылать одиночный короткий писк сразу по двум адресам: один – на системный динамик, другой – на внешний динамик, подключенный к аудиовыходу. В таком случае одиночный писк иногда может звучать как набор из двух сигналов. Следует помнить об этой особенности, чтобы не спутать подобный звук с настоящим двойным сигналом, издаваемым в том случае, если POST обнаружил какие-либо ошибки.

Отсутствие каких-либо сигналов обычно означает, что BIOS не работает, что, в свою очередь, может быть вызвано неисправностью материнской платы или блока питания. Однако не стоит забывать, что нередко эта ситуация бывает всего лишь следствием неисправности или отсутствия системного динамика. Если загрузке вы слышите, как работает системный блок, и видите, что на монитор выводятся обычные сообщения, но не слышите писк, издаваемый динамиком, то, скорее всего, имеет место именно данный случай.

Если вы слышите набор звуковых сигналов, свидетельствующий о наличии ошибки, но загрузка компьютера при этом продолжается (в некоторых случаях она может быть продолжена после нажатия определенной клавиши), то это означает, что характер ошибки не является настолько серьезным, чтобы при ней было бы невозможно функционирование компьютера. Тем не менее, работоспособность компьютера в этом случае может быть ограничена, и вам стоит приложить усилия, чтобы разобраться с ситуацией, вызывающей ошибку, и предпринять меры для ее устранения. Во многих случаях неисправность можно легко устранить своими силами, но иногда не остается ничего другого, как заменить неработающие компоненты компьютера.

Заключение

Звуки BIOS – это информационные сообщения особого рода, подаваемые посредством системного динамика материнской платы и возникающие во время процедуры POST. По количеству и форме сигналов BIOS проводится расшифровка данных сообщений, и в результате пользователь может судить о том, прошла ли процедура POST успешно, и не была ли выявлена в ее ходе какая-либо ошибка, а если да, то определить разновидность этой ошибки. Различные ошибки имеют соответствующие им звуковые коды. В большинстве случаев данные коды уникальны для каждого производителя BIOS.

По сравнению с сигналами AMI звуковые сигналы Award BIOS не столь разнообразны, однако в подавляющем большинстве случаев их набора вполне хватает для кодирования всех возможных ошибок материнской платы. Отличительными особенностями Award BIOS является широкое использование длинного сигнала, а также использование таких видов сигналов, как непрерывные и постоянно повторяющиеся звуковые сигналы.

Ниже приведен список, где указаны звуковые сигналы Award и соответствующие им проблемные ситуации, а также возможные способы их решения.

• Отсутствие сигналов

Это может свидетельствовать о неисправности как блока питания, так и самой материнской платы. В некоторых случаях неисправным может оказаться системный динамик материнской платы. Для исправления ситуации можно попробовать проверить контакт силового кабеля, идущего от блока питания к материнской плате.

• Один короткий

Подобный сигнал пользователь слышит чаще всего. Он означает, что процедура проверки оборудования BIOS POST прошла успешно, и загрузка компьютера может быть продолжена.

• Два коротких

Это сообщение в Award BIOS зарезервировано для тех случаев, когда ошибка не является серьезной и позволяет компьютеру работать в обычном режиме. Подробное текстовое сообщение о сути ошибки при этом выводится на экран монитора. Дальнейшие действия пользователя по устранению ошибки обычно зависят от разновидности ситуации. Например, причиной появления ошибки может являться разрядившаяся батарейка памяти CMOS. В подобном случае ее необходимо заменить.

• Короткий повторяющийся

Сигнал указывает на неисправность блока питания или повреждение цепей питания. Для исправления ситуации можно попробовать проверить контакты проводов, идущих от блока питания к материнской плате.

• Один длинный и один короткий

Сообщение, говорящее о неисправности оперативной памяти или вообще об ее отсутствии. Если имеет место последний вариант, то модули оперативной памяти необходимо установить, а если память уже присутствует в слотах, то можно попробовать переустановить микросхемы ОЗУ. Если же это не помогает, то, скорее всего, проблема заключается в неисправности модуля памяти. Иногда данные сигналы могут подаваться при неисправности видеопамяти.

• Длинный повторяющийся

Ошибка, похожая на предыдущую и свидетельствующая о проблемах с ОЗУ. Данная ошибка чаще всего возникает при неправильной установке модулей памяти. Для исправления ситуации следует проверить, правильно ли установлены модули, и если нет, то переустановить их.

• Один длинный и два коротких

Подобные звуковые сигналы сообщают об ошибке видеокарты. Часто в подобной ситуации проблема заключается всего лишь в плохо установленной в слоте расширения плате графического ускорителя, хотя причиной может быть и неисправность микросхемы видеокарты.

• Три длинных

Это сообщение означает, что BIOS выявила ошибку контроллера клавиатуры. Как и в других случаях, тут можно попробовать проверить соединение клавиатуры с системным блоком. В некоторых случаях сигнал пропадает после повторной перезагрузки компьютера. Если же клавиатура работает, но сигналы все равно остаются, то их обычно можно отключить при помощи специальной опции BIOS.

• Один длинный и три коротких

Звуковое сообщение, как и предыдущее, свидетельствующее об ошибке клавиатуры. Но, в отличие от предыдущей ошибки, в данном случае сигналы говорят о том, что ошибка проявляется в несколько другой ситуации – BIOS обнаружила клавиатуру, но не смогла к ней обратиться.

• Один длинный и девять коротких

Сигналы говорят об ошибке постоянной памяти CMOS. Данный сбой может быть как случайным, исчезающим после перезагрузки ПК, так и быть следствием неисправности микросхемы памяти CMOS, а также неправильной перепрошивки BIOS.

• Повторяющийся сигнал с высокой и низкой частотами

Ошибка, свидетельствующая о неисправности или неправильной установке центрального процессора. Для исправления ситуации следует попробовать проверить надежность или правильность установки процессора и его крепления в сокете.

BIOS отвечает за проверку работоспособности главных компонентов компьютера перед каждым включением. До того, как ОС будет загружена, алгоритмы БИОС выполняют проверку «железа» на критические ошибки. Если таковые обнаружатся, то вместо загрузки операционной системы пользователь получит череду определённых звуковых сигналов и, в некоторых случаях, вывод информации на экран.

BIOS активно разрабатывается и совершенствуется тремя компаниями - AMI, Award и Phoenix. На большинстве компьютеров встроен БИОС именно от этих разработчиков. В зависимости от производителя, звуковые оповещения могут различаться, что иногда не совсем удобно. Давайте рассмотрим все сигналы компьютера при включении от каждого разработчика.

Звуковые сигналы AMI

У этого разработчика звуковые оповещения распределяются по гудкам – короткий и длинный сигналы.

Звуковые сообщения подаются без пауз и имеют следующие значения:

• Отсутствие сигнала означает неисправность блока питания или компьютер не подключен к сети;
• 1 короткий сигнал – сопровождается запуском системы и означает, что неполадок не было обнаружено;
• 2 и 3 коротких сообщения отвечают за определённые неисправности с ОЗУ. 2 сигнала – ошибка чётности, 3 – невозможность запустить первые 64 КБ ОЗУ;
• 2 коротких и 2 длинных сигнала – неисправность контроллера гибких дисков;
• 1 длинный и 2 коротких или 1 короткий и 2 длинных – неисправность видеоадаптера. Различия могут быть обусловлены разными версиями BIOS;
• 4 коротких сигнала означают нарушения работы системного таймера. Примечательно, что в этом случае компьютер может запуститься, но время и дата в нём будут сбиты;
• 5 коротких сообщений свидетельствуют неработоспособности ЦП;
• 6 коротких сигналов свидетельствуют о неполадках контроллера клавиатуры. Однако в этом случае компьютер запустится, но клавиатура работать не будет;
• 7 коротких сообщений – неисправность системной платы;
• 8 коротких гудков сообщают об ошибке в видеопамяти;
• 9 коротких сигналов – это фатальная ошибка при запуске самого БИОС. Иногда избавиться от данной проблемы помогает перезагрузка компьютера и/или сброс настроек БИОС;
• 10 коротких сообщений свидетельствуют об ошибке в CMOS-памяти. Этот вид памяти отвечает за корректное сохранение настроек BIOS и его запуск при включении;
• 11 коротких сигналов подряд означают, что есть серьёзные проблемы с кэш-памятью.

Звуковые сигналы Award

Звуковые оповещения в BIOS от данного разработчика чем-то схожи с сигналами от предыдущего производителя. Однако их количество у Award меньше.

Давайте расшифруем каждый из них:

• Отсутствие любых звуковых оповещений может означать о проблемах с подключением к электросети или о проблемах с блоком питания;
• 1 короткий неповторяющийся сигнал сопровождается успешным запуском операционной системы;
• 1 длинный сигнал говорит о проблемах с оперативной памятью. Данное сообщение может быть воспроизведено как один раз, так и повторятся определённый промежуток времени в зависимости от модели материнской платы и версии BIOS;
• 1 короткий сигнал свидетельствует о проблемах с блоком питания или о замыкании в цепи электропередачи. Он будет идти непрерывно или повторяться через определённый интервал;
• 1 длинный и 2 коротких оповещения свидетельствуют об отсутствии графического адаптера или о невозможности использовать видеопамять;
• 1 длинный сигнал и 3 коротких предупреждают об неисправности видеоадаптера;
• 2 коротких сигнала без пауз свидетельствуют о небольших ошибках, которые возникли при запуске. Данные по этим ошибкам выводятся на монитор, благодаря чему можно легко разобраться с их решением. Чтобы продолжить загрузку ОС, вам придётся нажать на F1 или Delete , более подробные инструкции отобразятся на экране;
• 1 длинное сообщение и последующие за ним 9 коротких свидетельствуют о неисправности и/или сбоях чтения микросхем BIOS;
• 3 длинных сигнала свидетельствуют о неполадках контроллера клавиатуры. Однако загрузка операционной системы будет продолжена.

Звуковые сигналы Phoenix

Данный разработчик сделал большое количество различных комбинаций BIOS-сигналов. Иногда такое разнообразие сообщений вызывает проблемы у многих пользователей с определением ошибки.

Кроме этого сами сообщения достаточно запутаны, так как состоят из определённых звуковых комбинаций разной последовательности. Расшифровка этих сигналов выглядит следующий образом:

• 4 коротких —2 коротких —2 коротких сообщения означают завершение тестирования комплектующий. После этих сигналов начнётся загрузка операционной системы;
• 2 коротких —3 коротких —1 короткое сообщение (комбинация повторяется дважды) свидетельствует об ошибках при обработке непредвиденных прерываний;
• 2 коротких —1 короткий —2 коротких —3 коротких сигнала через паузу говорят об ошибке при проверке BIOS на соответствие авторским правам. Данная ошибка чаще встречается после обновления БИОСа или при первом запуске компьютера;
• 1 короткий —3 коротких —4 коротких —1 короткий сигнал сообщает об ошибке, которая была допущена при проверки оперативной памяти;
• 1 короткий —3 коротких —1 короткий —3 коротких сообщения возникают при неполадках с контроллером клавиатуры, но загрузка операционной системы будет продолжена;
• 1 короткий —2 коротких —2 коротких —3 коротких гудка предупреждают об ошибке в подсчёте контрольной суммы при запуске БИОС.;
• 1 короткий и 2 длинных гудка означают ошибку в работе адаптеров, в которые может быть встроен собственный BIOS;
• 4 коротких —4 коротких —3 коротких гудка вы услышите при ошибке в математическом сопроцессоре;
• 4 коротких —4 коротких —2 длинных сигнала сообщат об ошибке в параллельном порту;
• 4 коротких —3 коротких —4 коротких сигнала означают сбой часов реального времени. При данном сбое вы сможете пользоваться компьютером без каких-либо затруднений;
• 4 коротких —3 коротких —1 короткий сигнал свидетельствуют об неполадке при тесте оперативной памяти;
• 4 коротких —2 коротких —1 короткое сообщение предупреждает о фатальном сбое в центральном процессоре;
• 3 коротких —4 коротких —2 коротких вы услышите, если обнаружены какие-то проблемы с видеопамятью или система не может найти её;
• 1 короткий —2 коротких —2 коротких гудка сообщают о сбое в чтении данных из контроллера DMA;
• 1 короткий —1 короткий —3 коротких сигнала прозвучат при ошибке, связанной с работой CMOS;
• 1 короткий —2 коротких —1 короткий гудок свидетельствуют о неполадках системной платы.
