В первые же два десятилетия после своего появления авиация стала грозной боевой силой. Естественно, сразу же начали появляться средства для противодействия ее разрушительному натиску. Даже самые простые аэропланы времен Первой мировой войны могли наносить войскам противоборствующих сторон значительный урон. Затем была Испания, Абиссиния и многие другие конфликты, прошедшие с применением самолетов, бомбивших зачастую беззащитные позиции или мирные селения, не встречая отпора. Однако массовое противодействие авиации началось в 1939 году, когда случилась Вторая мировая война. стала отдельным видом вооружений. Чаще всего главную проблему наземных войск представляли вражеские штурмовики, действующие на малых высотах и наносящие точные бомбовые удары. Эта ситуация за последние семь десятилетий принципиально не изменилась.
Историческая подоплека концепции «Шилки»
Уже в конце двадцатых годов XX века многие производители вооружений, предвидя растущий спрос, занялись разработкой систем скорострельной артиллерии, предназначенной преимущественно для борьбы с воздушными целями. В результате появились образцы малокалиберных орудий на турельных штативах, снабженные круговыми поворотными механизмами. Примерами могут служить немецкие зенитные автоматы FlaK (сокращение от Flugzeugabwehrkanone), принятые на вооружение Вермахта в 1934 году. Они в ходе начавшейся через пять лет войны неоднократно модернизировались и производились огромными тиражами. Большую известность получили «Эрликоны», разработанные в Швейцарии (1927) и применявшиеся всеми воюющими сторонами Второй мировой. Системы показали высокую эффективность при поражении самолетов штурмовой авиации, вынужденных действовать на малой высоте. Калибр этих скорострельных орудий обычно составлял 20 мм при разной длине патрона (от объема ВВ в гильзе зависит начальная скорость, а следовательно, и дальнобойность). Увеличение скорострельности достигалось применением многоствольных систем. Так сформировалась общая концепция, по которой в дальнейшем создавалась советская зенитная самоходная установка «Шилка».
Зачем нужна самоходная скорострельная зенитка
В 50-е годы появилась ракетная техника, в том числе и зенитная. Стратегические бомбардировщики и самолеты-разведчики, ранее чувствовавшие себя вполне уверенно в чужом небе, вдруг утратили свою недосягаемость. Конечно, и развитие авиации шло по пути увеличения потолка и скорости, но обычным штурмовикам появляться над позициями противника стало небезопасно. Правда, у них был один надежный способ не попасть под удар ракеты ПВО, и заключался он в заходе на цель на предельно малой высоте. По состоянию на конец 60-х зенитная артиллерия СССР не была готова отражать удары самолетов противника, летящих по настильной траектории с высокой скоростью. Время реагирования оказалось крайне малым, человек даже с самыми быстрыми «боксерскими» рефлексами не мог физически успеть открыть огонь, а тем более попасть в цель, мелькающую в небе считанные секунды. Требовалась автоматизация и надежные системы обнаружения. В 1957 году секретным постановлением Совета Министров было инициировано начало работ по созданию скорострельных ЗСУ. Придумали и название: зенитная самоходная установка «Шилка». Дело было за малым: спроектировать и изготовить ее.
Какой быть ЗСУ?
Требования к новой технике включали множество пунктов, среди которых были многие уникальные для наших оружейников. Вот некоторые из них:
Зенитка «Шилка» должна иметь встроенную РЛС для обнаружения враждебных летательных аппаратов.
Калибр - 23 мм. Он, конечно, небольшой, но практика предыдущих боевых действий показывала, что при высокой скорострельности разрывной осколочный заряд вполне может нанести повреждения, достаточные для нейтрализации боеспособности атакующего аппарата.
В составе системы должно быть автоматическое устройство, вырабатывающее алгоритм сопровождения цели во время ведения огня, ведущегося в разных условиях, в том числе и с хода. Если учитывать элементную базу середины XX века, задача не из простых.
Установка «Шилка» должна быть самоходной, способной двигаться по пересеченной местности не хуже любого танка.
Пушки
Артиллерия СССР со сталинских времен была лучшей в мире, поэтому во всем, что касалось «стволов», вопросов не возникло. Оставалось лишь выбрать оптимальный вариант заряжающего механизма (наилучшим был признан ленточный). Автоматическая пушка 23-мм калибра «Амур» АЗП-23 с впечатляющей «производительностью» в 3400 выстр./ мин. нуждалась в принудительном жидкостном охлаждении (антифризом или водой), но дело того стоило. Любая цель в радиусе от 200 м до 2,5 км имела мало шансов уцелеть, попав в перекресток прицела. Стволы были снабжены системой стабилизации, управление их положением осуществлялось посредством гидроприводов. Пушек было четыре.
Где поставить антенну РЛС?
ЗСУ-23 «Шилка» конструктивно выполнена по классической схеме с боевым отделением, кормовой силовой установкой, задней трансмиссией и подвижной башней. Некоторые проблемы возникли с размещением антенны РЛС. Между стволами размещать ее было нерационально, металлические детали могли стать экраном для испускаемых и принимаемых сигналов. Боковое положение грозило механическим разрушением «тарелки» от вибраций, возникающих при стрельбе. К тому же в условиях сильного электронного противодействия (выставления помех) был предусмотрен вариант ручного управления с прицеливанием через визир наводчика, и конструкция излучателя могла перекрывать обзор. В результате антенну выполнили складной и разместили ее над силовым отделением на корме.
Мотор и ходовая
Заимствована у легкого танка ПТ-76. Она включает шесть опорных катков по каждому борту. Амортизаторы торсионные, гусеницы снабжены резиновыми втулками-уплотнителями для защиты от преждевременного износа.
Двигатель форсированный (В6Р), мощностью 280 л. с., с эжекционной Трансмиссия пятискоростная, обеспечивает диапазон от 30 км/ч (по сложной местности) до 50 км/ч (по шоссе). Запас хода без дозаправки - до 450 км/ч при полностью залитых баках.
Установка ЗУ-23 снабжена совершенной системой воздушной фильтрации, включающей лабиринтную систему перегородок, а также дополнительным отсевом загрязнений выхлопным газом.
Общая масса машины - 21 т, в том числе башни - более 8 т.
Приборы
Электронная техника, которой комплектуется зенитная самоходная установка «Шилка», объединена в единую систему управления стрельбой РПК-2М. В состав радиоприборного комплекса входит РЛС (1РЛ33М2, собрана на ламповой элементной базе), (во времена создания образца его называли счетно-решающим прибором), система защиты от радиопомех, дублирующий оптический визир.
Комплекс обеспечивает возможность обнаружения цели (на дистанции до 20 км), ее автоматического сопровождения (до 15 км), изменение несущей частоты импульсов в случае постановки помех (вобуляция), вычисление параметров огня для достижения высокой вероятности попадания снарядов. Система может работать в пяти режимах, в том числе запоминать координаты объекта, определять его ракурсные кольца и вести стрельбу по наземным целям.
Наружная связь осуществляется по радиостанции Р-123М, внутренняя - по интеркому ТПУ-4.
Почтенный возраст и опыт применения
Зенитная самоходная установка «Шилка» принята на вооружение уже боле полувека назад. Несмотря на столь почтенный для противовоздушного оружия возраст, четыре десятка государств по сей день имеют ее в арсенале своих вооруженных сил. Израильская армия, в 1973 году испытавшая на своих самолетах сокрушительное действие четырех стволов этой СЗУ, продолжает использовать шестьдесят экземпляров, захваченных у Египта плюс дополнительно купленных позже. Помимо республик, ранее составлявших СССР, советские зенитки готовы в случае войны применить многие Азии и арабского мира. У некоторых их них есть опыт боевого применения этих систем ПВО, успевших повоевать и на Ближнем Востоке, и во Вьетнаме (причем отнюдь не со слабыми противниками). Есть они и в армиях бывших стран причем в немалом количестве. И что характерно: ЗУ-23 нигде и никто не называет антиквариатом или другим прозвищем, характеризующим устаревшее оружие.
Модернизации и перспективы
Да, уже не юна старая добрая «Шилка». Зенитная установка пережила несколько модернизаций, ставивших целью улучшение работы и повышение надежности. Она научилась отличать свои самолеты от чужих, стала действовать быстрее, электроника получила новые блоки на современной элементной базе. Последний «апгрейд» прошел в девяностые, тогда же, по всей видимости, модернизационный потенциал этой системы исчерпался. На смену «Шилкам» приходят «Тунгуски» и другие СЗУ, обладающие куда более серьезными возможностями. Современный боевой вертолет может поразить ЗУ-23 с недоступной для него дистанции. Что поделаешь, прогресс...
В конце 50-х гг. после принятия на вооружение Советской Армии высокоточных зенитных ракет, зарубежным авиационным специалистам срочно пришлось разрабатывать новую тактику. Пилотам было предложено летать на предельно малой высоте, чтобы избежать обнаружения новыми средствами ПВО. В зтот период штатной системой противовоздушной обороны войск являлась ЗСУ-57-2, но она не могла справиться с новой задачей, поэтому понадобилось срочно разработать более современную зенитную самоходную установку. Такая машина появилась в 1964 г. Это была .
ЗСУ-23-4 Шилка предназначена для непосредственного прикрытия наземных войск, уничтожения воздушных целей на дальностях до 2500 метров и высотах до 1500 метров, летящих со скоростью до 450 м/с, а также наземных (надводных) целей на дальности до 2000 метров с места, с короткой остановки и в движении.
Сварной корпус гусеничной машины ТМ-575 разделен на три отделения управления в носовой части, боевое посередине и силовое в кормовой части. Между ними имелись перегородки, которыми служили передняя и задняя опоры башни. Башня представляет собой сварную конструкцию с диаметром погона 1840 мм. Передними лобовыми листами она закреплена на станине, на левую и правую стенки которой крепятся верхняя и нижняя люльки пушки. Когда качающейся части пушки придан yгол возвышения, амбразура станины частично прикрывается подвижным щитком, ролик которого скользит по направляющей нижней люльки.
На правом бортовом листе имеются три люка, один, с крышкой на болтах, служит для монтажа оборудования башни, два других закрыты козырьком и являются воздухопритоками вентиляции агрегатов и нагнетателей системы ПАЗ. По левому борту башни снаружи приварен кожух, предназначенный для отвода пара из системы охлаждения стволов пушки. В кормовом листе башни предусмотрены два люка, предназначенные для обслуживания аппаратуры.
В башне установлена 23-мм счетверенная пушка АЗП-23 "Амур" со скорострельностью 11 выстрелов в секунду каждая. Ей вместе с башней присвоен индекс 2А10, автоматам пушки - 2А7, а силовым приводам - 2Э2. Действие автоматики пушки основано на отводе пороховых газов через боковое отверстие в стенке ствола. Ствол состоит из трубы, кожухов системы охлаждения, газовой камеры и пламегасителя. Затвор клиновой, с опусканием клина вниз. Длина автомата с пламегасителем 2610 мм, длина ствола с пламегасителем 2050 мм (без пламегасителя - 1880 мм). Длина нарезной части 1730 мм. Вес одного автомата 85 кг, вес всей артиллерийской части 4964 КГ. Может вести огонь, как всеми четырьмя пушками, так и парой или любой из четырех. Стволы пушек и антенна радиолокационно-приборного комплекса полностью стабилизированы, благодаря чему установка может вести эффективный огонь в движении.
Подача патронов боковая, досылание прямое, непосредственно из звена с перекосом патрона. Правые автоматы имеют правую подачу ленты, левые - левую. Подача ленты в приемные окна автоматов производится из патронного короба. Для этого используется энергия порОХовых газов, приводящих в действие механизм подачи через затворную раму, и частично энергия отдачи автоматов. Пушка комплектуется двумя коробками по 1000 патронов (из которых на верхний автомат приходится 480, а на нижнии - 520 патронов) и пневматической системой перезарядки для взведения подвижных частей автоматов при подготовке к стрельбе и перезарядке при осечках.
На каждой люльке смонтированы два автомата. Две люльки (верхняя и нижняя) укреплены на станине одна над другой на расстоянии 320 мм друг от друга в горизонтальном положении, нижняя выдвинута по отношению к верхней вперед на 320 мм. Параллельность стволов обеспечивает параллелограммная тяга соединяющая обе люльки.
В боекомплект пушки входят 23-мм снаряды БЗТ и ОФЗТ. Бронебойные снаряды БЗТ весом 190 г не имеют взрывателя и взрывчатого вещества, а содержат лишь зажигательное вещество для трассирования. Осколочные снаряды ОФЗТ весом 188.5 г имеют головной взрыватель МГ-25. Метательный заряд у обоих снарядов одинаковый - 77 г пороха марки 5/7 ЦФП. Вес патрона 450 г. Гильза стальная, однократного пользования. Баллистические данные обоих снарядов одинаковы - начальная скорость 980 м/с, табличный потолок 1500 м, дальность табличная 2000 м. Снаряды ОФЗТ снабжены самоликвидатарами с временем действия 5-11 с, Питание автоматов ленточное, на 50 патронов. В ленте чередуются четыре патрона ОФЗТ - один патрон БЗТ и т. д.
Наведение и стабилизация пушки АЗП-23 производится силовыми приводами наведения 2Э2. В системе 2Э2 использовались УРС (муфта Дженни) для горизонтального наведения - УРС №5, а для вертикального наведения - УРС №2,5. Оба работают от обшего электродвигателя ДСО-20 мощностью 6 кВт.
В зависимости от внешних условий и состояния аппаратуры стрельба по зенитным целям ведется в четырех режимах. Первый (основной) - режим автосопровождения, угловые координаты и дальность определяются РЛС, которая автоматически сопровождает по ним цель, выдавая в счетно-решающий прибор (аналоговая ЭВМ) данные для выработки упреждённых координат. Открытие огня производится по сигналу "Есть данные" на счетно-решающем приборе. РПК автоматически вырабатывает полные углы наведения с учетом качки и рыскания ЗСУ и выдает их на приводы наведения, а последние автоматически наводят пушку в упрежденную точку. Стрельба производится командиром или оператором поиска - наводчиком.
Второй режим - угловые координаты поступают от визирного устройства, а дальность - от РЛС. Угловые текущие координаты цели поступают в счетно-решающий прибор от визирного устройства, которое наводится оператором поиска - наводчиком - попуавтоматически, а значения дальности поступают от РЛС. Таким образом, РЛС работает в режиме радиодальномера. Этот режим является вспомогательным и применяется при наличии помех, вызывающих сбои в работе системы наведения антенны по угловым координатам, или, при неисправности в канале автосопровождения, по угловым координатам РЛС. В остальном комплекс работает также, как и в режиме автосопровождения.
Третий режим - упрежденные координаты вырабатываются по "запомненным" значениям текущих координат X, Y. Н и составляющим скорости цели, исходя из гипотезы о равномерном прямолинейном движении цели в лю6ой плоскости. Режим применяется при угрозе потери цели РЛС в процессе автоматического сопровождения вследствие появления помех или неисправностей.
Четвертый режим - стрельба с помощью прицела-дублера, наведение производится в полуавтоматическом режиме. Упреждение вводит оператор поиска - наводчик по ракурсным кольцам прицела-дублера. Этот режим применяется при выходе из строя РЛС, счетно-решающего прибора и систем стабилизации.
Радиолокационно-приборный комплекс предназначен для управления огнем пушки АЗП-23 и располагается в приборном отсеке башни. В его состав входят радиолокационная станция, счетно-решающий прибор, блоки и элементы систем стабилизации линии визирования и линии выстрела, визирное устройство. Радиолокационная станция предназначена для обнаружения низколетящих скоростных целей и точного определения координат выбранной цели, которое может производиться в двух режимах: а) угловые координаты и дальность сопровождаются автоматически, б) угловые координаты поступают от визирного устройства, а дальность - от РЛС.
РЛС работает в диапазоне 1-1,5 см волн. Выбор диапазона обусловлен целым рядом причин. Такие станции имеют антенны с малыми весо-габаритными характеристиками. РЛС диапазона волн 1-1.5 см менее восприимчивы к преднамеренным помехам противника, так как возможность работать в широкой полосе частот позволяет путем использования широкополосной частотной модуляции и кодирования сигналов повысить помехозащищенность и скорость обработки принимаемой информации. За счет увеличения доплеровских сдвигов частоты отраженньк сигналов, возникающих от движущихся и маневрирующих целей, обеспечивается их распознавание и классификация. Кроме того, этот диапазон менее загружен другими радиотехническими средствами. РЛС, работающие в таком диапазоне, дают возможность обнаруживать воздушные цели, разработанные с применением технологии "стелс", По сведениям иностранной печати, в ходе операции "Буря в пустыне" иракской ЗСУ-23-4 Шилка был сбит американский самолёт F-117A, построенный по этой технологии.
Недостатком РЛС является относительно малая дальность действия, обычно не превышающая 10-20 км и зависящая от состояния атмосферы, прежде всего от интенсивности осадков - дождя или мокрого снега. Для защиты от пассивных помех в РЛС ЗСУ-23-4 Шилка используется когерентно-импульсный метод селекции целей, т. е. постоянные сигналы от предметов местности и пассивных помех не учитываются, а сигналы от движущихся цепей поступают в РПК. Управление РЛС производится оператором поиска и оператором дальности.
На ЗСУ-23-4 Шилка установлен дизель типа 8Д6, которому заводом-изготовителем в комплектации для установки на ГМ-575 было дано обозначение В-6Р. На машинах, изготовляемых с 1969 года устанавливался двигатель В-6Р-1, имевший небольшие конструктивные изменения. Двигатель В-6Р - это шестицилиндровый четырехтактный бескомпрессорный дизель жидкостного охлаждения, развивающий максимальную мощность 206 кВт при 2000 об/мин. Рабочий обьем цилиндров 19,1 л, степень сжатия 15,0.
На гусеничном шасси ГМ-575 установлены два сварных топливных бака из алюминиевого сплава: передний на 405 л и задний на 110 л. Первый размещен в отдельном отсеке носовой части корпуса.
В кормовой части корпуса расположена механическая силовая передача, со ступенчатым изменением передаточных чисел. Главный фрикцион многодисковый, сухого трения. Привод управления главным фрикционом механический, от педали на месте водителя. Коробка передач механическая трехходовая, пятискоростная, с синхронизаторами на 2,3 4 и 5 передачах. Механизмы поворота планетарные, двухступенчатые, с блокировочными фрикционами. Бортовые передачи одноступенчатые с цилиндрическими шестернями.
Ходовая часть машины состоит из двух ведущих колес, двух направляющих колес с механизмом натяжения гусениц, двух гусеничных цепей и двенадцати опорных катхов. Ведущие колеса сварные, со сьёмными венцами, заднего расположения. Направляющие колеса одинарные с металлическими сводами. Опорные катки сварные, одинарные, с о6резиненными ободами. Гусеничная цепь металлическая, с цевочным зацеплением, с закрытыми шарнирами, из 93 стальных траков, соединенных между собой стальными пальцами. Ширина трака 362 мм, шаг гусеницы 128 мм.
Подвеска машины независимая, торсионная асимметричная, с гидравлическими амортизаторами на первых передних, пятом левом и шестом правом опорных катках; пружинными упорами на первом, третьем, четвертом, пятом, шестом левых опорных катках и первом, третьем, четвертом и шестом правых опорных катках.
Система электропитания предназначена для питания всех потребителей ЗСУ-23-4 постоянным током напряжением 55 В и 27,5 в. и переменным током напряжением 220 В, частотой 400 Гц.
В ЗСУ-23-4 Шилка установлена коротковолновая приемопередающая телефонная с частотной модуляцией радиостанция Р-123. Радиус ее действия на среднепересеченной местности при выключенном подавителе шумов и отсутствии помех - до 23 км, а при включенном подавителе шумов - до 13 км. Для внутренней связи используется танковое переговорное устройство P-124 на 4 абонента.
ЗСУ-23-4 Шилка оборудована навигационной аппаратурой ТНА-2. Ее среднеарифметическая ошибка выработки координат в процентах от пройденного пути составляет не более 1%. При движении ЗСУ, продолжительность работы аппаратуры без переориентации составляет 3-3,5 часа.
Защита экипажа от радиоактивной пыли производится путем очистки воздуха и создания избыточного давления в боевом отделении и отделении управления. Для этого применен центральный нагнетатель с инерционной сегтарацией воздуха.
В серийное произвоцство ЗСУ-23-4 Шилка пошла в 1964 г. В том году планировалось изготовитъ 40 машин, но сделать этого не удалось. Тем не менее, позже было развернуто массовое производство ЗСУ-23-4. В течение 60-х годов их среднегодовой выпуск составлял около 300 машин.
ЗСУ-23-4 Шилка стали поступать в войска в 1965 году и к началу 70-х годов полностью вытеснили ЗСУ-57-2. Первоначально в танковом полку по штату имелся дивизион "Шилок", который состоял из двух батарей по четыре машины. В конце 60-х годов часто бывало так, что в дивизионе одна батарея имела ЗСУ-23-4 и одна батарея - ЗСУ-57-2. Позже мотострелковые и танковые полки получили типовую зенитную батарею, состоявшую из двух взводов. Один взвод имел четыре ЗСУ "Шилка", а другой - четыре самоходных ЗРК "Стрела-1" (затем ЗРК "Стрела-10").
Эксплуатация ЗСУ-23-4 Шилка показала, что РПК-2 хорошо работает в условиях применения пассивных помех. Активных помех "Шилке" на наших учениях практически не ставили, так как не было средств радиопротиводействия на ее рабочих частотах, по крайней мере в 70-х годах. Выявились и существенные недостатки РПК, часто нуждавшегося в перенастройке. Отмечалась нестабильность электрических параметров схем. РПК мог взять цель на автосопровождение не ближе, чем за 7-8 км от ЗСУ. На меньших дистанциях сделать это было сложно из-за большой угловой скорости перемещения цели. При переходе с режима обнаружения на режим автосопровождения цель иногда терялась.
Во второй половине 60-х годов самоходка ЗСУ-23-4 прошла две небольшие модернизации, основной целью которых было повышение надежности различных узлов и агрегатов, в первую очередь РПК. Машины первой модернизации получили индекс ЗСУ-23-4В, а второй - ЗСУ-23-4В1. Основные тактико-технические характеристики самоходок при этом остались без изменений.
В октябре 1967 года вышло постановление Совета Министров о более серьезной модернизации ЗСУ-23-4 Шилка. Важнейшей ее частью стала переделка автоматов 2А7 и пушки 2А10 с целью повышения надежности и стабильности работы комплекса, повышения живучести деталей пушки и сокращения времени на техническое обслуживание. В процессе модернизации пневмозарядка автоматов 2A7 была заменена пирозарядкой, что позволило исключить из конструкции ненадежно работавший компрессор и ряд других узлов. Сварную трубку отвода охлаждающей жидкости заменили гибким трубопроводом - это увеличило ресурс ствола с 3500 до 4500 выстрелов. В 1973 году модернизированную ЗСУ-23-4М приняли на воорухение вместе с автоматом 2А7М и пушкой 2А10М. ЗСУ-23-4М получила обозначение "Бирюса", но в армейских подразделениях ее по-прежнему называли "Шилкой".
После следующей модернизации зенитная самоходная установка получипа индекс ЗСУ-23-4М3 (3 - запросчик). На ней впервые установлена аппаратура опознавания "свой-чужой". Позже, в ходе ремонта, все ЗСУ-23-4М были доведены до уровня ЗСУ-23-4М3. Производство ЗСУ-23-4М3 прекратипи в 1982 году.
Существуют различные точки зрения по поведу эффективности действия "Шилки" в борьбе с воздушными целями. Так, в ходе войны 1973 года на "Шилки" пришлось около 10% от всех потерь израильских самолетов (остальные распределились между ЗРК и истребительной авиацией). Однако летчики, взятые в плен, показывали, что "Шилки" создавали буквально море огня и пилоты инстинктивно выходили из зоны огня ЗСУ и попадали в зону действия ЗРК. В ходе операции "Буря в пустыне" летчики многонациональных сил старались без необходимости не действовать на высотах менее 1300 м, опасаясь огня ЗСУ-23-4 Шилка.
В Афганистане эта ЗСУ полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, появился специальный "афганский вариант" - за ненадобностью на нем демонтировали радиоприборный комплекс, за счет чего удалось увеличить боекомплект с 2000 до 4000 выстрелов. На машине был также установлен ночной прицел.
"Шилки" широко экспортировались в страны Варшавского Договора, на Ближний Восток и в другие регионы. Они принимали активное участие в арабо-израильских войнах, ирако-иранской войне (с обеих сторон), а также в войне в зоне Персидского залива в 1991 году.
Серийное производство "Шилок" завершено в 1983 году. В настоящее время ЗСУ этого типа состоят на вооружении Афганистана. Алжира, Анголы. Болгарии. Венгрии, Вьетнама, Египта, Израиля, Индии, Иордании, Ирана, Ирака, Йемена, Конго, КНДР. Кубы, Лаоса, Ливии, Нигерии, Перу, Польши. России, Сирии, Сомали и Эфиопии.
Боевая масса, т 19,0
Компоновочная схема классическая
Экипаж, чел. 4
Длина корпуса, мм 6535
Ширина корпуса, мм 3125
Высота, мм 2500
Клиренс, мм 400
Тип брони стальная катаная противопульная(9-15мм)
Вооружение
Калибр и марка пушки 4 ? 23-мм АЗП-23 «Амур»
Тип пушки нарезные автоматические
Длина ствола, калибров 82
Боекомплект пушки 2000
Углы ВН, град. ?4…+85
Прицелы оптический визир, РЛС РПК-2
Тип двигателя рядный
6-цилиндровый дизельный жидкостного охлаждения
Мощность двигателя, л. с. 280
Скорость по шоссе, км/ч 50
Скорость по пересечённой местности, км/ч 25-30
Запас хода по шоссе, км 450
Запас хода по пересечённой местности, км 300
Удельная мощность, л. с./т 14,7
Тип подвески индивидуальная торсионная
Преодолеваемый подъём, град. 30
Преодолеваемая стенка, м 0,7
Преодолеваемый ров, м 2,5
Преодолеваемый брод, м 1,0
Плавно переходим от ЗСУ-57-2 к великой (и совсем вот не побоюсь этого слова) преемнице. «Шайтан-арбе» - «Шилке».
Об этом комплексе можно говорить бесконечно, но достаточно одной короткой фразы: «В строю с 1965 года». И достаточно, в общем и целом.
История… Историю создания растиражировали так, что добавить что-то новое или пикантное нереально, но, говоря о «Шилке», нельзя не отметить несколько фактов, которые просто вписывают «Шилку» в нашу военную историю.
Итак, 60-е годы прошлого века. Реактивные самолеты уже перестали быть чудом, являя собой вполне серьезную ударную силу. С совершенно иными скоростями и возможностями по маневру. Вертолеты тоже встали на винт и рассматривались не только как транспортное средство, но и как вполне себе приличная оружейная платформа.
А главное, вертолеты начали пытаться догонять самолеты Второй мировой, а самолеты совершенно обогнали своих предшественников.
И со всем этим надо было что-то делать. Особенно на армейском уровне, «в полях».
Да, появились зенитно-ракетные комплексы. Пока еще стационарные. Вещь многообещающая, но в будущем. Но основную нагрузку по-прежнему несли зенитные пушки всех размеров и калибров.
Мы уже рассказывали о ЗСУ-57-2 и тех сложностях, с которыми столкнулись расчеты установок при работе по низколетящим быстрым целям. Зенитные комплексы ЗУ-23, ЗП-37, ЗСУ-57 могли попасть в скоростные цели случайно. Снаряды установок, ударного действия, без взрывателя, для гарантированного поражения должны были попасть в саму цель. Насколько высока была вероятность прямого попадания, судить не берусь.
Несколько лучше дела обстояли с батареями зенитных орудий С-60, наведение которых могло вестись автоматически по данным радиоприборного комплекса РПК-1.
Но в целом ни о каком точном зенитном огне речь уже не шла. Зенитные пушки могли поставить заслон перед самолетом, вынудить летчика сбросить бомбы или осуществить пуск ракет с меньшей точностью.
«Шилка» стала прорывом в области поражения летающих целей на небольших высотах. Плюс мобильность, которую уже оценили по ЗСУ-57-2. Но главное – точность.
Генеральному конструктору Николаю Александровичу Астрову удалось создать бесподобную машину, которая прекрасно показала себя в боевых условиях. И не раз.
Малые плавающие танки Т-38 и Т-40, гусеничный бронированный тягач Т-20 «Комсомолец», лёгкие танки Т-30, Т-60, Т-70, самоходная установка СУ-76М. И другие, менее известные или не пошедшие в серию модели.
Что же такое ЗСУ-23-4 «Шилка»?
Наверное, стоит начать с предназначения.
Предназначена «Шилка» для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может вести огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушек.
Вооружение комплекса состоит из 23-мм счетверенной автоматической зенитной пушки АЗП-23 «Амур» и системы силовых приводов, предназначенных для наведения.
Вторая компонента комплекса - радиолокационно-приборный комплекс РПК-2М. Его назначение тоже понятно. Наведение и управление огнем.
Конкретно эта машина модернизирована в конце 80-х, судя по командирскому триплексу и ночному прицелу.
Важный аспект: «Шилка» может работать как с РЛС, так и с обычным визирным оптическим устройством прицеливания.
Локатор обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в середине 70-х годов американцы изобрели и начали вооружать самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. Тут и пригодилась простота.
Третья составляющая. Шасси ГМ-575, на котором все, собственно, и смонтировано.
Экипаж «Шилки» состоит из четырех человек: командира ЗСУ, оператора поиска-наводчика, оператора дальности и механика-водителя.
Механик-водитель - это самый блатной член экипажа. Он находится в просто ошеломительной роскоши, по сравнению с другими.
Остальные находятся в башне, где мало того, что тесно и как в нормальном танке есть обо что приложиться головой, так еще и (нам так показалось) током приложить может легко и непринужденно. Очень тесно.
Места оператора дальности и наводчика-оператора. Вид сверху в зависшем состоянии.
Аналоговая электроника... Смотришь с благоговейным трепетом. По круглому экрану осциллографа, судя по всему, оператор и определял дальность... Ух...
Боевое крещение «Шилка» получила во время так называемой «Войны на истощение» 1967-70 годов между Израилем и Египтом в составе ПВО Египта. И после этого на счету комплекса еще два десятка локальных войн и конфликтов. В основном на Ближнем Востоке.
Но особое признание «Шилка» получила в Афганистане. И почетное прозвище «Шайтан-арба» у моджахедов. Лучший способ угомонить организованную в горах засаду – это применить «Шилку». Длинная очередь из четырех стволов и последующий ливень фугасных снарядов на предполагаемых позициях – лучшее средство, спасшее не одну сотню жизней наших солдат.
Кстати, взрыватель вполне нормально срабатывал при попадании в глинобитную стену. И попытка спрятаться за дувалами кишлаков обычно ни к чему хорошему не приводила душманов…
Учитывая, что авиации у афганских партизан не было, «Шилка» полностью реализовала свой потенциал ведения огня по наземным целям в горах.
Более того, был создан специальный «афганский вариант»: был изъят радиоприборный комплекс, совершенно не нужный в тех условиях. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов и был установлен ночной прицел.
К концу пребывания наших войск в ДРА, колонны, сопровождаемые «Шилкой», редко атаковывались. Это тоже признание.
Также признанием можно считать то, что в нашей армии «Шилка» по-прежнему в строю. Более 30 лет. Да, это уже далеко не та машина, начинавшая свою карьеру в Египте. «Шилка» перенесла (успешно) не одну глубокую модернизацию, а одна из таких модернизаций получила даже имя собственное, ЗСУ-23-4М «Бирюса».
39 стран, причем не только наши "верные друзья", приобрели у Советского Союза эти машины.
И сегодня на вооружении российской армии тоже числятся «Шилки». Но это уже совсем другие машины, о которых стоит вести отдельный рассказ.
Самоходная зенитная установка ЗСУ-23-4 «Шилка» была принята на вооружение более 50 лет назад, но, несмотря на это, она до сих пор отлично справляется со своими задачами и даже превосходит гораздо более поздние машины иностранного производства. С чем связан такой успех «Шилки», попробуем разобраться далее.
Советской зенитной самоходной установкой ЗСУ-23-4 «Шилка» специалисты НАТО начали интересоваться с момента, когда на Западе появились первые данные о ее возможностях. А в 1973 году натовцы уже «ощупывали» образец «Шилки». Добыли его израильтяне - в ходе войны на Ближнем Востоке. В начале восьмидесятых американцы начали разведывательную операцию с целью приобретения еще одного образца «Шилки», выйдя на братьев румынского президента Николае Чаушеску. Чем же так заинтересовала натовцев советская самоходная установка?
Сильно хотелось узнать: нет ли крупных изменений в модернизированной советской ЗСУ? Понять интерес было можно. «Шилка» являлась уникальнейшим оружием, не уступала первенства в своем классе два десятка лет. Ее контуры отчетливо обозначились в 1961 году, когда советская наука праздновала победу гагаринского полета.
Итак, в чем же уникальность ЗСУ-23-4? Рассказывает полковник в отставке Анатолий Дьяков, чья судьба тесно связана с этим оружием - он десятки лет прослужил в войсках ПВО Сухопутных войск:
«Если говорить о главном, то «Шилкой» мы впервые стали систематически поражать воздушные мишени. До этого зенитные комплексы 23- и 37-мм орудий ЗУ-23 и ЗП-37, 57-мм орудия С-60 попадали в скоростные цели лишь случайно. Снаряды к ним - ударного действия, без взрывателя. Для поражения цели в нее нужно было попасть непосредственно снарядом. Вероятность этого - мизерная. Словом, ранее созданное зенитное вооружение могло лишь поставить заслон перед самолетом, вынудить летчика сбросить бомбы подальше от запланированного места...
На фото: Кандагар. Нагаханский поворот. 1986 г. ЗСУ-23-4... "ШИЛКА"... "ШАЙТАН-АРБА"
Командиры частей выражали восторг, когда видели, как «Шилка» не только прямо на глазах поражает цели, но и двигается вслед за подразделениями, в боевых порядках прикрываемых войск. Настоящая революция. Представляете, не надо перекатывать орудия... Устраивая засаду батарей зенитных орудий С-60, намучаешься - трудно прятать пушки на местности. А чего стоит построить боевой порядок, «привязаться» к местности, соединить все точки (агрегаты питания, пушки, станцию орудийной наводки, приборы управления огнем) большим кабельным хозяйством. Какие многолюдные расчеты были!.. А тут компактная мобильная установка. Пришла, отстрелялась из засады и ушла, ищи потом ветра в поле... Офицерами нынешнего дня, теми, кто мыслит категориями девяностых годов, иначе воспринимаются словосочетания «автономный комплекс»: мол, что же тут необычного? А в шестидесятых это был подвиг конструкторской мысли, вершина инженерных решений».
Достоинств у самоходной «Шилки» действительно много. Генеральному конструктору, доктору технических наук Николаю Астрову, как говорится, не круглому зенитчику, удалось создать машину, которая показала себя во многих локальных войнах и военных конфликтах.
Чтобы прояснить, о чем идет речь, скажем о назначении и составе 23-мм счетверенной зенитной самоходной установки ЗСУ-23-4 «Шилка». Предназначена она для защиты боевых порядков войск, колонн на марше, стационарных объектов и железнодорожных эшелонов от нападения воздушного противника на высотах от 100 до 1500 метров, на дальностях от 200 до 2500 метров при скорости цели до 450 м/с. «Шилка» может использоваться и для поражения подвижных наземных целей на дальности до 2000 метров. Она ведет огонь с места и в движении, снабжена аппаратурой, обеспечивающей автономный круговой и секторный поиск целей, их сопровождения, выработку углов наведения пушки и управления ею.
Состоит ЗСУ-23-4 из 23-мм счетверенной автоматической зенитной пушки АЗП-23, силовых приводов, предназначенных для наведения. Следующий важнейший элемент - радиолокационно-приборный комплекс РПУ-2. Он служит, понятно, для управления огнем. Причем «Шилка» могла работать как с РЛС, так и с обычным визирным оптическим устройством. Локатор - это, конечно, хорошо, он обеспечивает поиск, обнаружение, автоматическое сопровождение цели, определяет ее координаты. Но в то время американцы начали устанавливать на самолеты ракеты, которые могли по радиолокационному лучу найти локатор и поразить его. А визир есть визир. Замаскировался, увидел самолет - тут же мгновенно открыл огонь. И без проблем. Гусеничная машина ГМ-575 обеспечивает ЗСУ высокую скорость передвижения, маневренность и повышенную проходимость. Дневные и ночные приборы наблюдения позволяют механику-водителю и командиру ЗСУ вести наблюдение за дорогой и окружающей обстановкой в любое время суток, а аппаратура связи обеспечивает внешнюю связь и связь между номерами экипажа. Экипаж самоходной установки состоит из четырех человек: командира ЗСУ, оператора поиска - наводчика, оператора дальности и механика-водителя.
На фото: Иракская ЗСУ-23-4М, поврежденная в ходе операции «Буря в пустыне»
«Шилка» родилась, что называется, в рубашке. Разработка ее началась в 1957 году. В 1960-м был готов первый опытный образец, в 1961-м прошли государственные испытания, в 1962-м шестнадцатого октября состоялся приказ министра обороны СССР о принятии на вооружение, а через три года начался ее массовый выпуск. Еще чуть позже - испытание боем.
Предоставим вновь слово Анатолию Дьякову:
«В 1982 году, когда шла ливанская война, я находился в командировке в Сирии. В то время Израиль предпринимал серьезные попытки нанести удары по войскам, находившимся в долине Бекаа. Помню, сразу же после налета советским специалистам привезли обломки самолета F-16, самых современных на то время, сбитых «Шилкой».
Еще, можно сказать, теплые обломки меня порадовали, но самому факту я не удивился. Знал, что «Шилка» могла открыть внезапно огонь в любой местности и дать прекрасный результат. Ибо мне пришлось вести электронные дуэли с советскими самолетами в учебном центре, под Ашхабадом, где мы готовили специалистов для одной из арабских стран. И ни разу летчики в пустынной местности не могли обнаружить нас. Сами же являлись мишенями, да и только, бери и открывай огонь по ним...»
А вот воспоминания полковника Валентина Нестеренко, бывшего в восьмидесятых годах советником начальника колледжа ВВС и ПВО в Северном Йемене.
«В создаваемом колледже, - рассказывал он, - преподавали американские и советские специалисты. Материальную часть представляли американские зенитные установки «Тайфун» и «Вулкан», а также наши «Шилки». Вначале йеменские офицеры и кадеты были настроены проамерикански, считая, что все американское - самое лучшее. Но их уверенность была основательно поколеблена в ходе первых боевых стрельб, которые выполняли кадеты. На полигоне установили американские «Вулканы» и наши «Шилки». Причем американские установки обслуживали и готовили к стрельбе только американские специалисты. На «Шилках» все операции выполняли арабы.
И предупреждение о мерах безопасности, и просьбы поставить для «Шилок» мишени значительно дальше, чем для «Вулканов», многими воспринимались как пропагандистские выпады русских. Но когда первая наша установка дала залп, изрыгнув море огня и град стреляных гильз, американские специалисты с завидной поспешностью юркнули в люки и отвели свою установку подальше.
А на горе ярко горели разнесенные в щепки мишени. За все время стрельб «Шилки» работали безотказно. «Вулканы» имели ряд серьезных поломок. С одной из них удалось справиться только с помощью советских специалистов...»
Здесь уместно сказать: разведка Израиля разнюхала, что арабы задействовали впервые «Шилку» еще в 1973 году. Тогда же израильтяне оперативно спланировали операцию по захвату ЗСУ советского производства и успешно провели ее. Но исследовали «Шилку» прежде всего специалисты НАТО. Их интересовало, чем она эффективнее американской 20-мм ЗСУ «Вулкан» ХМ-163, нельзя ли учесть ее лучшие конструктивные особенности при доводке западногерманской 35-мм спаренной самоходной установки «Гепард», которая только начала поступать в войска.
Читатель наверняка спросит: зачем же позднее, уже в начале восьмидесятых, американцам понадобился еще один образец? «Шилка» была оценена специалистами очень высоко, а поэтому, когда стало известно, что начали выпускаться модернизированные варианты, за океаном решили добыть еще одну машину.
Наша самоходная установка действительно постоянно модернизировалась, в частности, один из вариантов даже приобрел новое название - ЗСУ-23-4М «Бирюса». Но элементно она не менялась. Разве что со временем появился прибор командирский - для удобства наведения, переброски башни на цель. Блоки же с каждым годом становились совершеннее, надежнее. Локатор, например.
И, конечно же, авторитет «Шилки» вырос в Афганистане. Не было там командиров, которые безучастно бы относились к ней. Идет колонна по дорогам, и вдруг из засады огонь, попробуй организуй оборону, все машины уже пристреляны. Спасение одно - «Шилка». Длиннющая очередь в стан противника, и море огня на позиции. Там называли самоходную установку «шайтан-арба». Начало ее работы определяли сразу и тут же начинали отход. Тысячам советских бойцов спасла жизнь «Шилка».
В Афганистане «Шилка» полностью реализовала и возможность вести огонь по наземным целям в горах. Более того, был создан специальный «афганский вариант». В ЗСУ был изъят радиоприборный комплекс. За счет него боекомплект удалось увеличить с 2000 до 4000 выстрелов. Был также установлен ночной прицел.
Интересный штрих. Колонны, сопровождаемые «Шилкой», редко атаковывались не только в горах, но и вблизи населенных пунктов. ЗСУ была опасна для живой силы, скрытой за глинобитными дувалами - взрыватель снаряда «Ш» срабатывал при попадании в стену. Эффективно «Шилка» била и по легко бронированным целям - бронетранспортерам, машинам...
У каждого оружия своя судьба, своя жизнь. В послевоенное время многие типы вооружений быстро морально устаревали. 5-7 лет - и появлялось более современное поколение. И только «Шилка» вот уже более тридцати лет в боевом строю. Оправдала она себя и в ходе войны в Персидском заливе в 1991 году, где американцы применили различные средства воздушного нападения, в том числе известные по Вьетнаму бомбардировщики В-52. Были весьма уверенные заявления: они, дескать, разнесут цели в пух и прах.
И вот очередной заход на малых высотах ЗСУ «Шилка» совместно с комплексом «Стрела-3» открывают огонь. У одного самолета тут же загорелся двигатель. Как ни старался В-52 дотянуть до базы, не удалось.
И еще один показатель. «Шилка» стоит на вооружении в 39-и странах. Причем ее покупали не только союзники СССР по Варшавскому Договору, но и Индия, Перу, Сирия, Югославия... А причины следующие. Высокая огневая эффективность, маневренность. «Шилка» не уступает зарубежным аналогам. В том числе и известной американской установке «Вулкан».
У «Вулкана», принятого на вооружение в 1966 году, есть ряд преимуществ, но по многим характеристикам он уступает советской «Шилке». Американская ЗСУ может стрелять по целям, которые идут со скоростью не более 310 м/сек, в то время как «Шилка» работает по более скоростным - до 450 м/с. Мой собеседник Анатолий Дьяков говорил, что он действовал в учебном бою на «Вулкане» в Иордании и не может сказать, что американская машина лучше, хотя на вооружение она принята позже. Примерно такого же мнения и иорданские специалисты.
На фото: Египетские «Шилки» на параде 1973 г.
Принципиальное отличие от «Шилки» имеет ЗСУ «Гепард» (ФРГ). Большой калибр пушки (35-мм) позволяет иметь снаряды со взрывателем и соответственно большую эффективность поражения - цель поражается осколками. Западногерманская ЗСУ может поражать цели на высотах до 3 километров, летящие со скоростью до 350-400 м/с; дальность ее стрельбы - до 4 километров. Однако, «Гепард» имеет меньшую по сравнению с «Шилкой» скорострельность- 1100 выстрелов в минуту против - 3400 («Вулкан» - до 3000), он более чем вдвое тяжелее - 45,6 тонны. И отметим, что «Гепард» был принят на вооружение на 11 лет позже «Шилки», в 1973 году, это машина более позднего поколения.
Во многих странах известны французский зенитный артиллерийский комплекс «Тюррен» АМХ-13 и шведский «Бофорс» ЕААК-40. Но и они не превосходят ЗСУ, созданную советскими учеными и рабочими. «Шилка» и сегодня стоит на вооружении частей сухопутных войск многих армий мира, в том числе - Российской.
На фото: ЗСУ-23-4 прикрывают танки Т-55 на учениях
Из всех зенитных комплексов, построенных после Второй мировой войны, она обладает самым длинным и впечатляющим послужным списком.
Местом боевого крещения для «Шилки» стал Ближний Восток, затем была борьба против американской авиации во Вьетнаме, многочисленные конфликты на африканском континенте и война в Афганистане. У афганских моджахедов не было авиации, поэтому «Шилку» использовали не по назначению: ЗСУ-23-4 применялась для поддержки сухопутных войск и защиты транспортных колонн. Душманы называли «Шилку» «шайтан-арбой» и очень ее боялись.
ЗСУ-23-4 предназначена для прикрытия наземных войск, а также борьбы с низколетящими целями. «Шилка» входила в состав ПВО полкового звена. Потенциальные противники высоко оценивали боевую эффективность этого зенитного комплекса, в свое время американцы и израильтяне потратили много сил, чтобы получить его для изучения.
В настоящее время ЗСУ-23-4 считается устаревшей зенитной установкой, еще в советское время началась ее замена на более совершенный ЗРПК «Тунгуска». Несмотря на это, «Шилки» до сих пор стоят на вооружении вооруженных сил России, Украины и нескольких десятков других стран. Они активно используются в локальных конфликтах на территории стран третьего мира.
С момента начала серийного производства было изготовлено 6,5 тыс. единиц этого оружия.
История создания
В годы Второй мировой войны атаки с воздуха во время марша стали большой проблемой для сухопутных войск: штурмовая авиация , работая на малых высотах, наносила огромный урон живой силе и боевой технике . Немцы, которые в конце войны несли жестокие потери от действий западной авиации, разработали малокалиберную зенитную установку Kugelblitz («Шаровая молния»). Она имела два 30-мм орудия и РЛС, с помощью которой производилось обнаружение противника и наведение на цель. Скорострельность Kugelblitz составляла 850 выстрелов в минуту, на нее даже пытались устанавливать приборы ночного видения. Эта ЗСУ сильно опередила свое время и на многие годы стала предметом изучения и копирования.
Советская пехота и танкисты подобной роскоши не имели и всю войну сильно страдали от налетов немецкой авиации. Ситуацию принялись исправлять уже после победы над немцами.
В 1947 году начались работы по созданию 57-мм самоходной зенитной установки ЗСУ-57-2. Однако на момент начала производства этот комплекс уже был устаревшим. Он имел слишком низкий темп стрельбы (220-240 выстрелов в минуту), обойменное заряжание и открытую сверху башню. ЗСУ-57-2 не имела РЛС, поэтому обнаружить цель можно было только визуально, также у нее отсутствовала система защиты от ОМП. Тем временем потенциальный противник не дремал: американцы, изучив трофейные образцы немецкой «Шаровой молнии», в 1956 году приняли на вооружение 40-мм ЗСУ с радиолокационной системой обнаружения целей.
В 1957 году в СССР начинаются работы над созданием новой самоходной зенитной установки. Было запущено сразу два конкурирующих проекта: ЗСУ-37-2 «Енисей», вооруженный двумя 37-мм пушками и ЗСУ-23-4 «Шилка», с четырьмя 23-мм орудиями. Обе зенитные установки были оснащены РЛС, имели гусеничное шасси и систему защиты от ОМП. Формально они предназначались для решения различных задач: «Енисей» обеспечивал защиту бронетанковых войск, а «Шилка» должна была прикрывать мотострелковые части . Оба комплекса имели ленточное питание орудий и водяное охлаждение стволов.
К 1960 году оба зенитных комплекса были готовы, и начались их испытания. ЗСУ-23-4 «Шилка» оказалась в 1,5-2 раза эффективнее своего конкурента в стрельбе по низколетящим скоростным целям, зато «Енисей» превосходил ее по высоте поражения. Комиссия рекомендовала принять на вооружение оба зенитных комплекса. Однако в серию пошла только «Шилка», работы по «Енисею» были приостановлены.
К 1970 году «Шилка» стала основным мобильным зенитным комплексом СА, она полностью заменила ЗСУ-57-2 и стала отправляться на экспорт. Впервые «Шилки» применили в ходе арабо-израильского конфликта 1973 года. Тогда сирийская ПВО сумела уничтожить 98 самолетов ВВС Израиля, 10% из которых было на счету ЗСУ-23-4. Плотный зенитный огонь на малых высотах оказывал деморализующее действие на израильских пилотов, заставляя их подниматься на большие высоты, где они становились легкой добычей ЗРК.
«Шилки» использовались во время ирано-иракской войны (обеими сторонами), в завершающей стадии войны во Вьетнаме, в ходе операции «Буря в пустыне».
В Афганистане советские войска использовали ЗСУ-23-4 для поражения наземных целей. У «Шилки» снимали ненужный РЛС и увеличивали боекомплект до 4 тыс. снарядов. После появления на поле боя «Шилки» душманы обычно начинали отходить.
Главным недостатком «Шилки» являлась недостаточная мощь 23-мм снаряда, не устраивала военных и наклонная дальность орудия, и недостаточное фугасное действие снарядов. При создании нового штурмовика американцы испытывали на нем действие трофейной «Шилки», захваченной евреями во время войны 1973 года. Так появился знаменитый А-10 «Бородавочник», который действительно неплохо защищен от зенитных боеприпасов калибра 23 мм. Американцы активно рекламировали этот самолет, называя его неуязвимым для огня советской ПВО.
ЗСУ-23-4 пытались переделать под более мощный 30-мм снаряд, но оказалось, что проще и дешевле построить новую зенитную установку, чем модернизировать старую. Так и было сделано: в 1982 году на вооружение была принята ЗСУ «Тунгуска», вооруженная 30-мм автоматическими пушками.
За годы эксплуатации данного комплекса были разработаны несколько его модификаций.
Описание конструкции

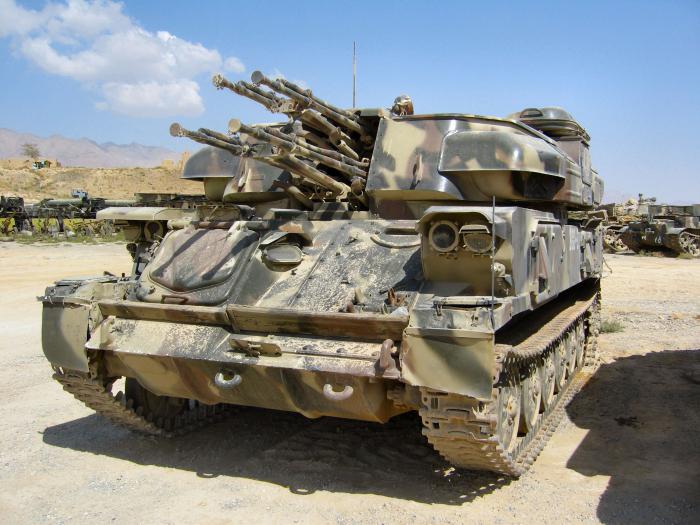

ЗСУ-23-4 «Шилка» имеет сварной корпус с противопульным и противоосколочным бронированием. Он разделен на три отсека: управления, расположенный в передней части машины, боевое отделение – находящееся в ее центре и силовой отсек – в кормовой части. На правом борту зенитной установки расположено три люка, через которые происходит демонтаж и обслуживание оборудования машины, а также вентиляция агрегатов.
В башне «Шилки» установлено счетверенное 23-мм орудие АЗП-23 «Амур», автоматика которого работает за счет отведения пороховых газов из канала ствола. Каждый ствол оснащен кожухом системы охлаждения и пламегасителем. Подача патрона — боковая, из звена ленты с перекосом патрона. Ленты находятся в патронных коробах. В башне расположены два короба, система для взведения зенитных автоматов – пневматическая.
Боекомплект «Шилки» состоит из двух типов 23-мм снарядов: бронебойных БЗТ и осколочных ОФЗТ. Бронебойные боеприпасы БЗТ не имеют взрывчатого вещества и содержат только зажигательный состав для трассирования. Снаряды ОФЗТ имеют взрыватель и самоликвидатор (время действия 5-10 секунд). В ленте на четыре патрона ОФЗТ идет один БЗТ.
Наведение производится с помощью гидравлических приводов, возможно и ручное наведение. Темп стрельбы – 3400 выстрелов в минуту.
В приборном отсеке башни находится радиолокационно-приборный комплекс, с помощью которого происходит поиск цели, ее сопровождение и высчитываются траектории снарядов и необходимое упреждение. Дальность обнаружения воздушных объектов – 18 км.
Зенитный комплекс «Шилка» может вести огонь по воздушным целям в нескольких режимах:
- в автоматическом;
- в полуавтоматическом;
- по ракурсным кольцам;
- по запомненным координатам;
- по наземным целям.
Автоматический режим стрельбы считается основным.
Радиолокационно-приборный комплекс состоит из следующих элементов:
- ламповой РЛС 1РЛ33М2;
- аналогового счётно-решающего прибора;
- визирного устройства;
- системы стабилизации.
Боевая машина оснащена радиостанцией Р-123М и переговорным устройством ТПУ-4.
ЗСУ-23-4 «Шилка» оборудована дизельным двигателем В6Р. Он имеет шесть цилиндров, жидкостное охлаждение и максимальную мощность 206 кВт. Машина имеет два алюминиевых топливных бака с общим объемом 515 литров. Этого хватало до 400 км хода. Дополнительная установка предназначается для питания бортовой электроники.

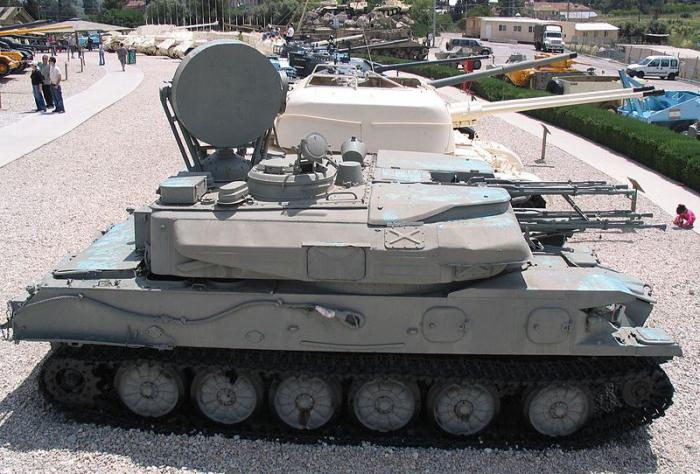

Ходовая часть машины состоит из двух ведущих колес, двух направляющих колес и двенадцати опорных катков с обрезиненными ободами. Подвеска – независимая торсионная.
Защита экипажа от ОМП происходит за счет создания в боевом отделении избыточного давления и очистки воздуха.
Модернизация зенитного комплекса «Шилка» шла по пути улучшения ее способности обнаруживать воздушные цели, а также увеличения защищенности комплекса. Еще в середине 70-х годов для управления стрельбой зенитных установок на полковом уровне был создан комплекс «Овод-М-СВ». В его состав входила РЛС «Лук-23» и автоматизированная система управления огнем.
В середине 90-х появились модификации «Шилка-М4» и «Шилка-М5» с более совершенными системами управления огнем. Для поражения бронированных целей был создан 23-мм подкалиберный боеприпас.
В 1999 году широкой общественности была представлена модификация «Шилки», на башне которой были дополнительно установлены ПЗРК «Игла» .
Достоинства и недостатки
Одним из главных минусов зенитной установки «Шилка» является ее тяжелая, сложная и маломощная ходовая часть. Ее ремонт и обслуживание – дело сложное и трудоемкое. Чтобы добраться до некоторых ее узлов, необходимо демонтировать множество агрегатов, слить масло и охлаждающую жидкость. Мощность в 240 л. с., на которую способен двигатель «Шилки», недостаточна для ее веса, поэтому машина тихоходна и маломаневрена.
Кроме этого, в силовой установке и ходовой части машины допущены другие конструкционные ошибки и недоработки, результатом чего стали частые поломки зенитной установки.
РЛС «Шилки» имеет небольшой радиус действия и довольно капризна в настройке. Также следует добавить, что машина обеспечивала минимальный уровень комфорта для экипажа.
Однако все вышеперечисленные минусы нивелируются высочайшим уровнем надежности зенитных пушек комплекса. Если они правильно собраны и установлены, система охлаждения залита водой по нормам, то вероятность сбоя или выхода из строя во время стрельбы практически исключалась.
Даже сегодня «Шилка» может представлять серьезную опасность для самолетов и вертолетов противника, если, конечно же, они летят не слишком высоко.
Технические характеристики
Ниже представлены ТТХ ЗСУ-23-4 «Шилка».
Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них
